Análise detalhada de sinais | Como ajustar um osciloscópio digital (ES)

Publicado: 16 de abril de 2019 · Categoria: Cadernos técnicos

Neste caderno técnico é apresentado um estudo de caso sobre os osciloscópios digitais (DSO) com 2 canais, que são a maioria dos osciloscópios do mercado. "DSO" é o acrónimo em inglês para Osciloscópio de Armazenamento Digital (Osciloscópio de Memória Digital), osciloscópio digital ou até mesmo digitalização. Estes termos referem-se à tecnologia digital de ponta usado nesses instrumentos para captar e armazenar sinais em formato digital. Modelos que incorporam tecnologia antiga são geralmente chamados de “Osciloscópios analógico de tubo catódico OX800. Há 10 anos atrás, havia osciloscópios misturados METRIX OX8000 «Analógico-digital». Finalmente, "MSO" é o acrónimo em inglês Mixed Signal Osciloscope (osciloscópio de sinal misto). Um MSO é, na verdade, um DSO com canais de aquisição de analisador lógico adicionais. A maioria dos engenheiros ou técnicos tem a oportunidade de usar um osciloscópio analógico. Vários critérios são colocados na balança do lado digital, já que o DSO / DOX oferece vantagens. Saiba mais neste artigo técnico da Chauvin Arnoux.

Deste documento

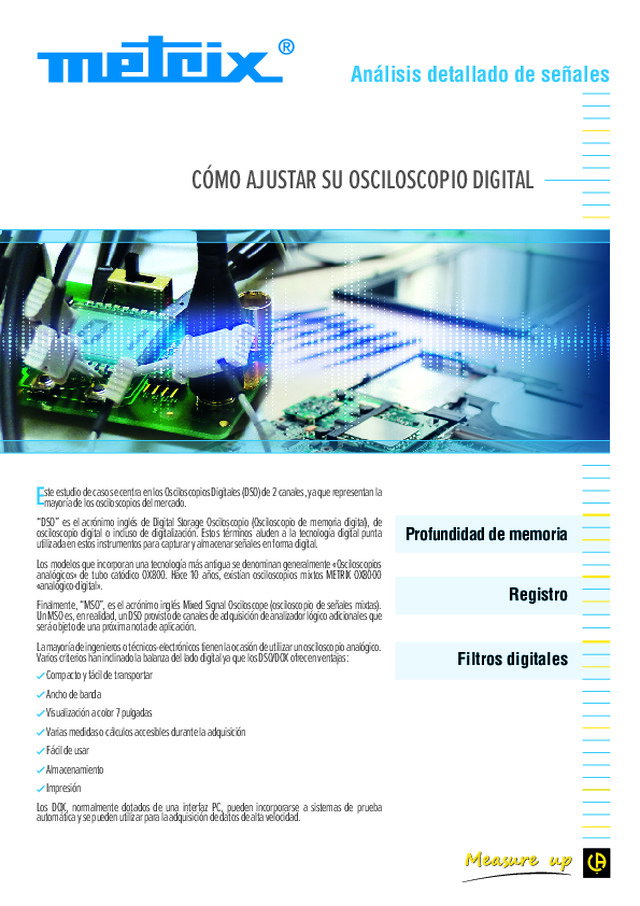

Análisis detallado de señales CÓMO AJUSTAR SU OSCILOSCOPIO DIGITAL estudio de caso se centra en los Osciloscopios Digitales (DSO) de 2 canales, ya que representan la Estemayoría de los osciloscopios del mercado. “DSO” es el acrónimo inglés de Digital Storage Osciloscopio (Osciloscopio de memoria digital), de osciloscopio digital o incluso de digitalización. Estos términos aluden a la tecnología digital punta utilizada en estos instrumentos para capturar y almacenar señales en forma digital. Los modelos que incorporan una tecnología más antigua se denominan generalmente «Osciloscopios analógicos» de tubo catódico OX800. Hace 10 años, existían osciloscopios mixtos METRIX OX8000 «analógico-digital». Finalmente, “MSO”, es el acrónimo inglés Mixed Signal Osciloscope (osciloscopio de señales mixtas). Un MSO es, en realidad, un DSO provisto de canales de adquisición de analizador lógico adicionales que será objeto de una próxima nota de aplicación. La mayoría de ingenieros o técnicos-electrónicos tienen la ocasión de utilizar un osciloscopio analógico. Varios criterios han inclinado la balanza del lado digital ya que los DSO/DOX ofrecen ventajas: Compacto y fácil de transportar Ancho de banda Visualización a color 7 pulgadas Varias medidas o cálculos accesibles durante la adquisición Fácil de usar Almacenamiento Impresión Los DOX, normalmente dotados de una interfaz PC, pueden incorporarse a sistemas de prueba automática y se pueden utilizar para la adquisición de datos de alta...
