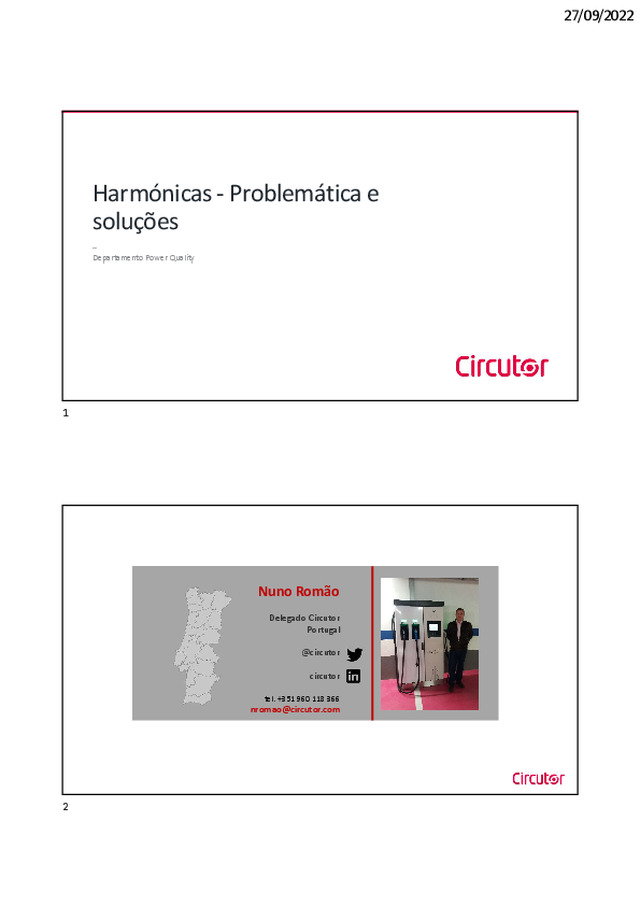

27/09/2022 Harmónicas - Problemática e soluções – Departamento Power Quality 1 Nuno Romão Delegado Circutor Portugal @circutor circutor tel. +351 960 118 366 [email protected] 2 27/09/2022 Índice • Harmónicas • Harmónicas – efeitos na instalação • Compensação de energia reativa em redes poluídas • Sistema SVG • Sistema AFQm • Proteções diferenciais • Religadores Harmónicos - Problemática e soluções 3 Harmónicas Uma harmónica de uma onda é uma componente em frequência do sinal que é um múltiplo inteiro da frequência fundamental dessa mesma (50/60 Hz). X(t) = X1 Harmónicos - Problemática e soluções 4 27/09/2022 Harmónicas Uma harmónica de uma onda é uma componente em frequência do sinal que é um múltiplo inteiro da frequência fundamental dessa mesma (50/60 Hz). X(t) = X1 + X5 Harmónicos - Problemática e soluções 5 Harmónicas Uma harmónica de uma onda é uma componente em frequência do sinal que é um múltiplo inteiro da frequência fundamental dessa mesma (50/60 Hz). X(t) = X1 + X5+ X7 Harmónicos - Problemática e soluções 6 27/09/2022 Harmónicas. Cargas que os geram Não geram harmónicos. Sim, geram harmónicos. Cargas lineares Cargas não lineares ou distorsionantes A corrente absorvida é com forma de onda sinusoidal. A corrente absorvida tem uma forma de onda não sinusoidal. Existência de harmónicos. Por exemplo, a conversão de CA-CC. Harmónicos - Problemática e soluções 7 Harmónicas. Cargas que os geram Cargas não lineares ou de distorção A corrente absorvida possui uma forma de...
