Energia Solar Parte 2 de 3 — Programação de um Analisador de PQ
MEGGER

Energia Solar Parte 2 de 3 — Programação de um Analisador de PQ

Ao examinar potenciais problemas de qualidade de energia relacionados a painéis solares, seu analisador de qualidade de energia deve ser programado para captar o seguinte.

MEGGER

Energia Solar Parte 2 de 3 — Programação de um Analisador de PQ

Publicado: 8 de fevereiro de 2019 · Categoria: Cadernos técnicos

Ao examinar potenciais problemas de qualidade de energia relacionados a painéis solares, seu analisador de qualidade de energia deve ser programado para captar o seguinte.

Deste documento

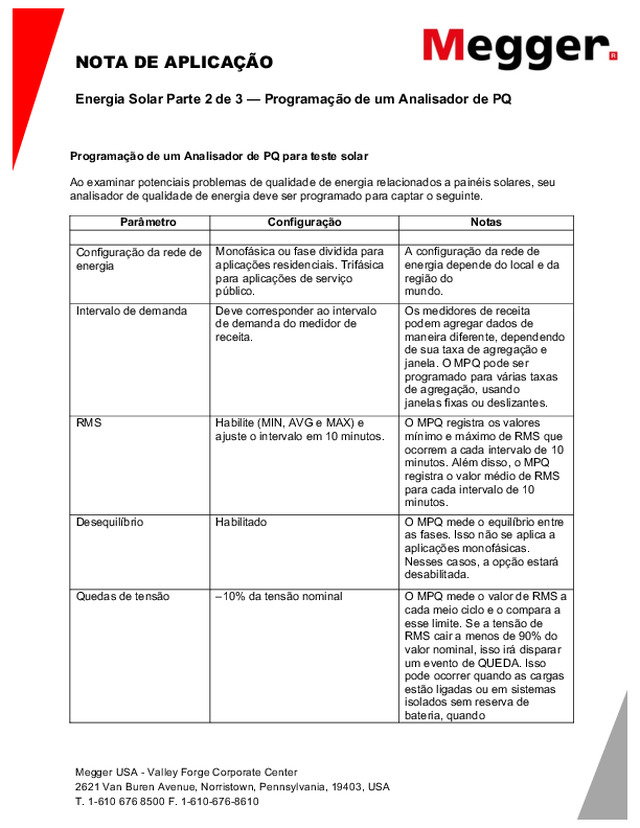

NOTA DE APLICAÇÃO Energia Solar Parte 2 de 3 — Programação de um Analisador de PQ Programação de um Analisador de PQ para teste solar Ao examinar potenciais problemas de qualidade de energia relacionados a painéis solares, seu analisador de qualidade de energia deve ser programado para captar o seguinte. Parâmetro Configuração Notas Configuração da rede de energia Monofásica ou fase dividida para aplicações residenciais. Trifásica para aplicações de serviço público. A configuração da rede de energia depende do local e da região do mundo. Intervalo de demanda Deve corresponder ao intervalo de demanda do medidor de receita. Os medidores de receita podem agregar dados de maneira diferente, dependendo de sua taxa de agregação e janela. O MPQ pode ser programado para várias taxas de agregação, usando janelas fixas ou deslizantes. RMS Habilite (MIN, AVG e MAX) e ajuste o intervalo em 10 minutos. O MPQ registra os valores mínimo e máximo de RMS que ocorrem a cada intervalo de 10 minutos. Além disso, o MPQ registra o valor médio de RMS para cada intervalo de 10 minutos. Desequilíbrio Habilitado O MPQ mede o equilíbrio entre as fases. Isso não se aplica a aplicações monofásicas. Nesses casos, a opção estará desabilitada. Quedas de tensão –10% da tensão nominal O MPQ mede o valor de RMS a cada meio ciclo e o compara a esse limite. Se a tensão de RMS cair a menos de 90% do valor nominal, isso irá disparar um evento de QUEDA. Isso pode ocorrer quando as cargas estão ligadas ou em...

Abrir o PDF
