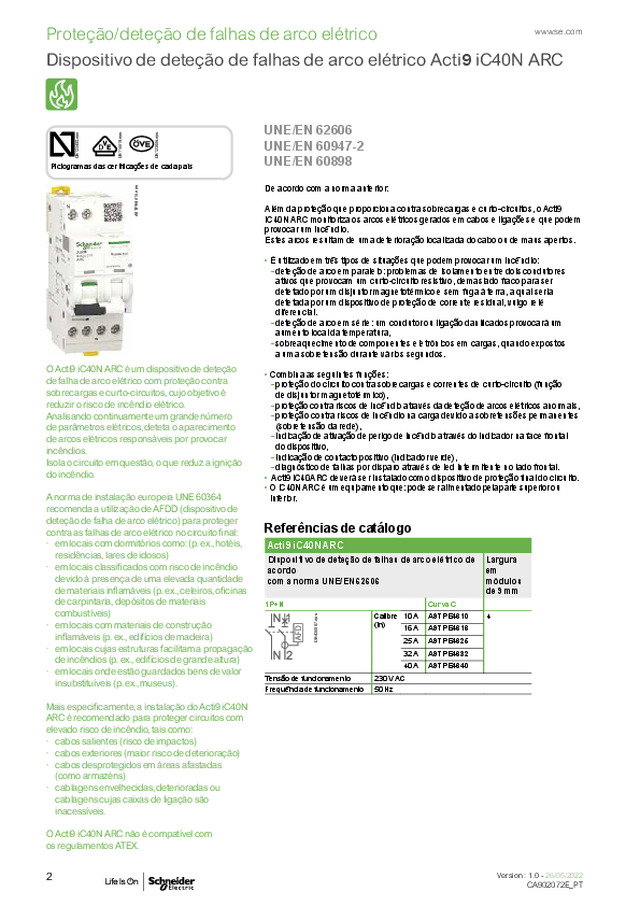

Catálogo técnico Acti9 iC40N ARC

Publicado: 6 de junho de 2022 · Categoria: Estudos de caso

Deste documento

DB123865.eps DB116619.eps DB123400.eps www.se.com Proteo/deteo de falhas de arco eltrico Dispositivo de deteo de falhas de arco eltrico Acti9 iC40N ARC A9TPE4616.eps Pictogramas das certificaes de cada pas UNE/EN 62606 UNE/EN 60947-2 UNE/EN 60898 De acordo com a norma anterior: Alm da proteo que proporciona contra sobrecargas e curto-circuitos, o Acti9 iC40N ARC monitoriza os arcos eltricos gerados em cabos e ligaes e que podem provocar um incndio. Estes arcos resultam de uma deteriorao localizada do cabo ou de maus apertos. utilizado em trs tipos de situaes que podem provocar um incndio: - deteo de arco em paralelo: problemas de isolamento entre dois condutores ativos que provocam um curto-circuito resistivo, demasiado fraco para ser detetado por um disjuntor magnetotrmico e sem fuga terra, a qual seria detetada por um dispositivo de proteo de corrente residual, vulgo rel diferencial. - deteo de arco em srie: um condutor ou ligao danificados provocar um aumento local da temperatura, - sobreaquecimento de componentes eletrnicos em cargas, quando expostos a uma sobretenso durante vrios segundos. A norma de instalao europeia UNE 60364 recomenda a utilizao de AFDD (dispositivo de deteo de falha de arco eltrico) para proteger contra as falhas de arco eltrico no circuito final: em locais com dormitrios como: (p. ex., hotis, residncias, lares de idosos) em locais classificados com risco de incndio devido presena de uma elevada quantidade de materiais inflamveis (p. ex.,...
