Conceitos básicos de linhas aéreas de alta e muito alta tensão (corrente alternada)

Publicado: 27 de junho de 2018 · Categoria: Cadernos técnicos

Deste documento

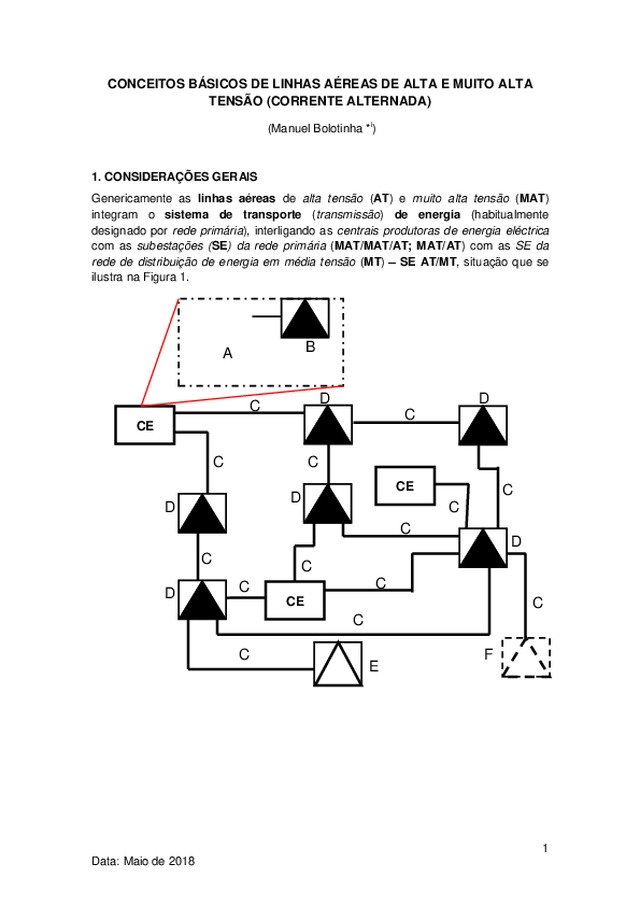

CONCEITOS BSICOS DE LINHAS AREAS DE ALTA E MUITO ALTA TENSO (CORRENTE ALTERNADA) (Manuel Bolotinha *i) 1. CONSIDERAES GERAIS Genericamente as linhas areas de alta tenso (AT) e muito alta tenso (MAT) integram o sistema de transporte (transmisso) de energia (habitualmente designado por rede primria), interligando as centrais produtoras de energia elctrica com as subestaes (SE) da rede primria (MAT/MAT/AT; MAT/AT) com as SE da rede de distribuio de energia em mdia tenso (MT) SE AT/MT, situao que se ilustra na Figura 1. B A D C D C CE C C CE D D C C C C D D C C C CE C C C E F 1 Data: Maio de 2018 1 LEGENDA DA FIGURA CE Central Elctrica A Gerador (Alternador) B SE elevadora MT/MAT ou MT/AT C Linha area MAT ou AT D SE MAT/MAT, MAT/AT, AT/AT ou MAT/MAT/AT E SE privada MAT/AT/MT ou AT/MT (grandes clientes industriais) F- SE AT/MT (rede de distribuio) Figura 1 Configurao esquemtica do sistema de transporte de energia Os valores habitualmente considerados para a tenso nominal (Un) das linhas AT (LAT) esto compreendidos entre 60 kV Un 110 kV (em Portugal, 60 kV) e a tenso nominal das linhas MAT (LMAT) Un > 110 kV (em Portugal, 150 kV, 220 kV e 400 kV). Ainda em Portugal, a rede de transporte de energia engloba apenas as LMAT e as SE MAT/MAT/AT e MAT/AT e cujo concessionrio em Portugal Continental a REN (Redes Energticas Nacionais). As LAT, bem como as SE AT/MT, j pertencem ao concessionrio da rede de distribuio de energia em mdia e baixa tenso, a EDP Distribuio. Em Portugal as linhas...
