Disjuntores de muito alta, alta e média tensão

Artigo técnico do Engº Manuel Bolotinha sobre disjuntores.

VOLTIMUM

Disjuntores de muito alta, alta e média tensão

Publicado: 26 de fevereiro de 2019 · Categoria: Cadernos técnicos

Artigo técnico do Engº Manuel Bolotinha sobre disjuntores.

Deste documento

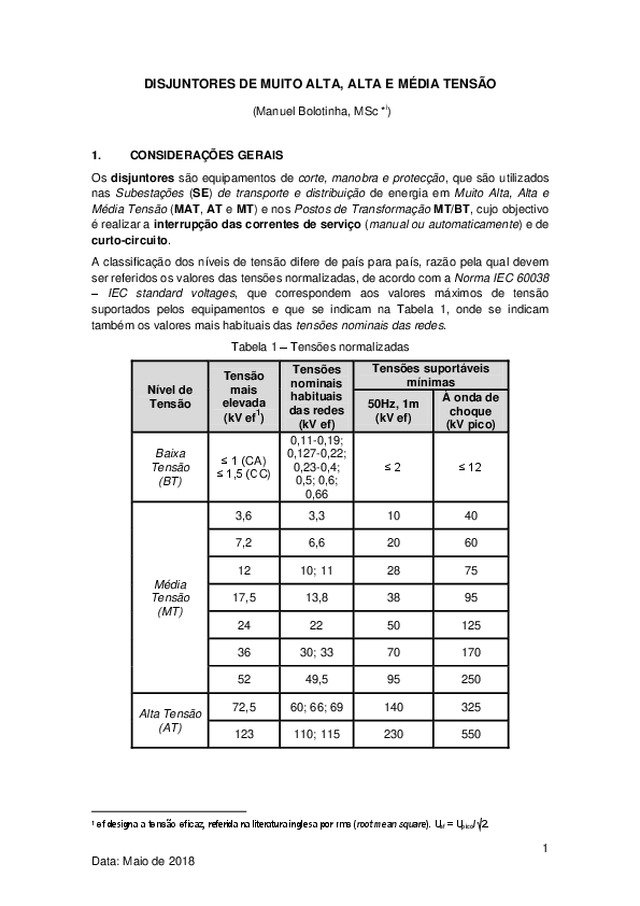

DISJUNTORES DE MUITO ALTA, ALTA E MÉDIA TENSÃO (Manuel Bolotinha, MSc *i) 1. CONSIDERAÇÕES GERAIS Os disjuntores são equipamentos de corte, manobra e protecção, que são utilizados nas Subestações (SE) de transporte e distribuição de energia em Muito Alta, Alta e Média Tensão (MAT, AT e MT) e nos Postos de Transformação MT/BT, cujo objectivo é realizar a interrupção das correntes de serviço (manual ou automaticamente) e de curto-circuito. A classificação dos níveis de tensão difere de país para país, razão pela qual devem ser referidos os valores das tensões normalizadas, de acordo com a Norma IEC 60038 – IEC standard voltages, que correspondem aos valores máximos de tensão suportados pelos equipamentos e que se indicam na Tabela 1, onde se indicam também os valores mais habituais das tensões nominais das redes. Tabela 1 – Tensões normalizadas Nível de Tensão Tensão mais elevada 1 (kV ef ) Baixa Tensão (BT) ≤ 1 (CA) ≤ 1,5 (CC) Média Tensão (MT) Alta Tensão (AT) Tensões nominais habituais das redes (kV ef) 0,11-0,19; 0,127-0,22; 0,23-0,4; 0,5; 0,6; 0,66 Tensões suportáveis mínimas À onda de 50Hz, 1m choque (kV ef) (kV pico) ≤2 ≤ 12 3,6 3,3 10 40 7,2 6,6 20 60 12 10; 11 28 75 17,5 13,8 38 95 24 22 50 125 36 30; 33 70 170 52 49,5 95 250 72,5 60; 66; 69 140 325 123 110; 115 230 550 1 ef designa a tensão eficaz, referida na literatura inglesa por rms (root mean square). Uef = Upico/√2. 1 Data: Maio de 2018 Muito Alta Tensão (MAT) 170 132; 138 325 750 245 150; 154 395 950 300 220;...
