Esquemas de instalações eléctricas

Lucínio Preza de Araújo, Engenheiro Técnico de Electrotecnia pelo ISEP, apresenta mais um documento técnico. Nele descreve pormenorizadamente os esquemas, os processos de instalação e o material necessário para realizar vários tipos de intervenções no esquema eléctrico: interrupções; comutações; telerruptores; automáticos de escada; tomadas; campainhas; entre outros. Fonte: http://www.prof2000.pt/

Publicado: 19 de janeiro de 2017 Categoria: Cadernos técnicos

Tópicos

Instalações eléctricas

VOLTIMUM

Esquemas de instalações eléctricas

Publicado: 19 de janeiro de 2017 · Categoria: Cadernos técnicos

Deste documento

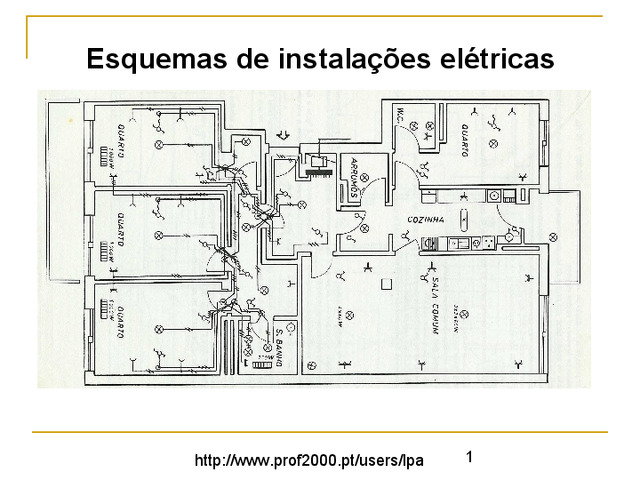

Esquemas de instalações elétricas http://www.prof2000.pt/users/lpa 1 Interrupção simples É empregue sempre que se deseja comandar de um só lugar um único circuito, com uma ou mais lâmpadas. Esquema funcional Apenas considera as funções da aparelhagem na montagem a realizar sem ter em conta a sua posição relativa. Tem a vantagem de mostrar quer o funcionamento quer as ligações principais, sem cruzamento de linhas, o que por si torna mais fácil a análise eléctrica do circuito. O Neutro liga diretamente ao recetor A Fase liga ao aparelho de comando, sai do aparelho de comando e vai ligar ao recetor. O recetor só funciona se chegar o Neutro e Fase. N – Neutro (potencial eléctrico de 0 Volt) F – Fase (potencial eléctrico de 230 Volt) http://www.prof2000.pt/use rs/lpa 3 Esquema unifilar A representação unifilar tem uma simbologia própria e simplificada mas não nos indica o modo de ligação nas montagens de forma a compreendermos o seu funcionamento. Dá-nos, contudo, indicações úteis sobre o percurso da instalação, elementos que a constituem e a sua localização. A simplicidade desta representação, faz com que ela seja utilizada no desenho das plantas de edifícios, para a elaboração do respectivo projecto eléctrico da instalação. http://www.prof2000.pt/use rs/lpa 4 Esquema arquitetural Quando o traçado das canalizações e localização dos restantes elementos da instalação (caixas de derivação, aparelhos de comando, aparelhos de utilização, etc.) é executado em plantas, o esquema daí...

Abrir o PDF
