Indução Electromagnética — Força Electromotriz
VOLTIMUM

Indução Electromagnética — Força Electromotriz

Marta Esparteiro, da Escola Secundária Anselmo de Andrade, explica o conceito teórico de forma simplificada, ideal para estudantes ou profissionais em início de carreira que pretendam reavivar a memória.

VOLTIMUM

Indução Electromagnética — Força Electromotriz

Publicado: 25 de outubro de 2017 · Categoria: Cadernos técnicos

Marta Esparteiro, da Escola Secundária Anselmo de Andrade, explica o conceito teórico de forma simplificada, ideal para estudantes ou profissionais em início de carreira que pretendam reavivar a memória.

Deste documento

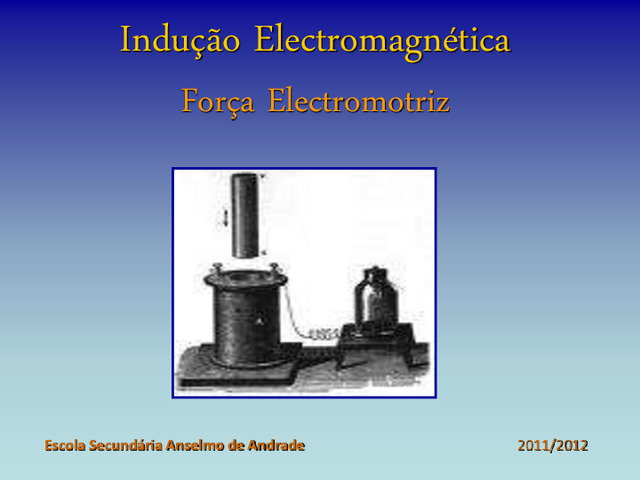

Indução Electromagnética Força Electromotriz Escola Secundária Anselmo de Andrade 2011/2012 Fluxo Magnético    B A cos N  B   : Fluxo Magnético (Wb)  B : Vector Campo Magnética (T) A A: Área da espira (m2)  : Ângulo formado entre o vector campo magnético e a normal ao plano da espira Jan-12 Marta Esparteiro 2    N B A cos  N  Jan-12 Marta Esparteiro 3 Oersted (1820) verificou que quando a corrente eléctrica atravessava o fio, a bússola desviava-se, passando a orientar-se de uma forma perpendicular ao fio. Jan-12 Marta Esparteiro 4 Se correntes eléctricas produzem campos magnéticos, será que campos magnéticos poderão produzir campos eléctricos? Michael Faraday Jan-12 Marta Esparteiro 5 Condições Jan-12 O que observas? Marta Esparteiro 6 Conclusões • Se não houver movimento do íman nem do circuito, não há passagem de corrente. • Se o íman se movimentar em relação ao circuito, ou se este estiver em movimento relativamente ao íman origina-se uma corrente eléctrica induzida. Porque há variação do numero  de linhas do campo de indução magnética, B ,havendo portanto variação do fluxo. Jan-12 Marta Esparteiro 7 Sentido da Corrente Induzida – Lei de Lenz Condições Jan-12 O que observas? Marta Esparteiro 8 Conclusões • Quando se aproxima o pólo norte de um íman de uma espira, o campo magnético aumenta, logo o fluxo aumenta em todos os pontos. A corrente induzida é no sentido anti-horário, de modo a que o campo magnético formado se oponha ao campo criado pelo íman. •...

Abrir o PDF
