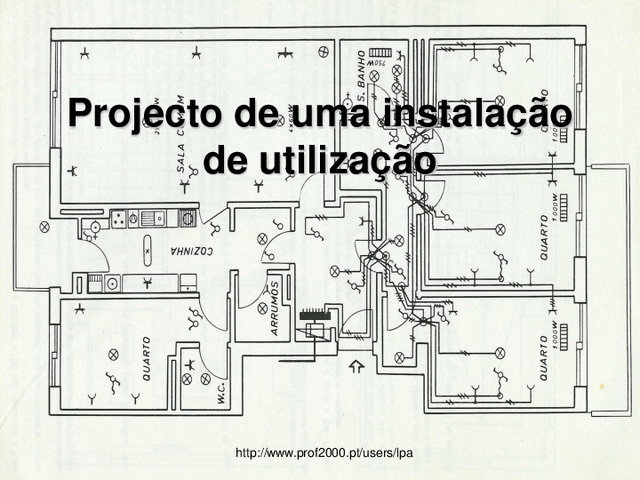

Projecto de uma instalação de utilização

Documento de Lucínio Preza de Araújo para o fórum Prof2000 no qual são explicados os traçados dos circuitos, o dimensionamento dos circuitos, entre outros pormenores técnicos relevantes para a realização de uma instalação eléctrica.

Publicado: 4 de abril de 2017 Categoria: Cadernos técnicos

Tópicos

Instalações eléctricas

VOLTIMUM

Projecto de uma instalação de utilização

Publicado: 4 de abril de 2017 · Categoria: Cadernos técnicos

Deste documento

Projecto de uma instalação de utilização http://www.prof2000.pt/users/lpa Instalações tipo C (*) - são instalações abastecidas a partir da rede pública de baixa tensão. Estas instalações são certificadas pela Certiel – Associação Certificadora de Instalações Eléctricas Só é obrigatório projecto se a S > 50KVA Sequência de procedimentos para o desenvolvimento de um projecto de uma instalação de utilização de uma habitação unifamiliar. (*) Anteriormente designadas por instalações eléctricas particulares de 5ª categoria. 2 Traçado dos circuitos 3 Com base na planta da habitação e respectiva escala 1º Definição da utilização a dar a cada divisão da casa (já definida nesta planta ou a definir pelo projectista com a respectiva legenda). Escala 1:100 (1 cm na planta corresponde a 100 cm no real) 4 2º Classificação dos locais: factores de influência externa (consultar secção 512 das RTIEBT) Salas, quartos, corredores: AA4 e AB4 (temperatura ambiente: -5ºC a +40ºC e clima temperado) Casas de banho, cozinhas: AD2 (presença de gotas de água) Equipamentos eléctricos: características dos invólucros Índice de protecção mínimo dos invólucros dos equipamentos: IP20 - IK04 Índice de protecção dos invólucros dos equipamentos para utilização no volume 2 das casas de banho: IP23 – IK04 Índice de protecção dos invólucros dos equipamentos para locais inundáveis por lavagem frequente com jactos de água, pátios e terraços descobertos: IP25 – IK04 NOTA: No código IPXY, o algarismo X varia de 0 a 6...
