Trabalho experimental — Indução Electromagnética

Publicado: 26 de outubro de 2017 · Categoria: Cadernos técnicos

O objectivo deste trabalho é a verificação experimental da lei da indução de Faraday. Esta lei foi verificada através da medição da tensão induzida num circuito, que se move num campo magnético estacionário como função do campo magnético, da área do anel de indução e da velocidade do anel de indução. Fonte:

Deste documento

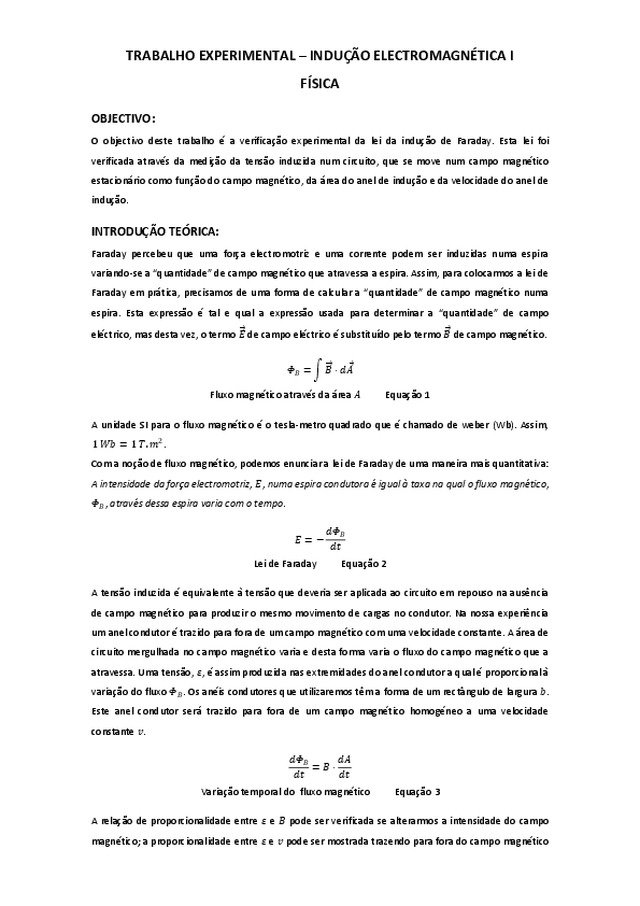

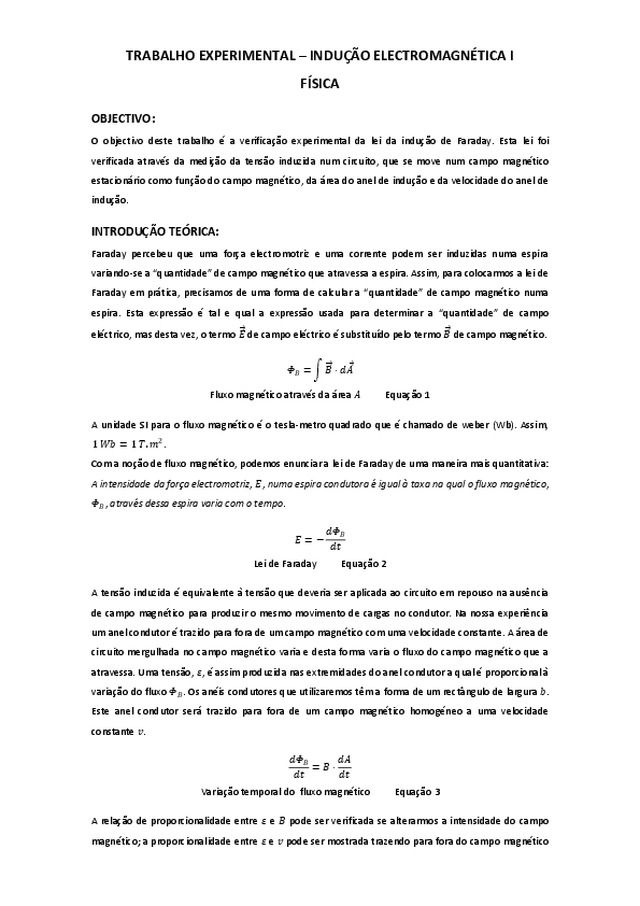

TRABALHO EXPERIMENTAL – INDUÇÃO ELECTROMAGNÉTICA I FÍSICA OBJECTIVO: O objectivo deste trabalho é a verificação experimental da lei da indução de Faraday. Esta lei foi verificada através da medição da tensão induzida num circuito, que se move num campo magnético estacionário como função do campo magnético, da área do anel de indução e da velocidade do anel de indução. INTRODUÇÃO TEÓRICA: Faraday percebeu que uma força electromotriz e uma corrente podem ser induzidas numa espira variando-se a “quantidade” de campo magnético que atravessa a espira. Assim, para colocarmos a lei de Faraday em prática, precisamos de uma forma de calcular a “quantidade” de campo magnético numa espira. Esta expressão é tal e qual a expressão usada para determinar a “quantidade” de campo ⃗ de campo magnético. eléctrico, mas desta vez, o termo 𝐸𝐸⃗ de campo eléctrico é substituído pelo termo 𝐵𝐵 ⃗ ∙ 𝑑𝑑𝐴𝐴⃗ 𝛷𝛷𝐵𝐵 = 𝐵𝐵 Fluxo magnético através da área 𝐴𝐴 Equação 1 A unidade SI para o fluxo magnético é o tesla-metro quadrado que é chamado de weber (Wb). Assim, 1 𝑊𝑊𝑊𝑊 = 1 𝑇𝑇. 𝑚𝑚2 . Com a noção de fluxo magnético, podemos enunciar a lei de Faraday de uma maneira mais quantitativa: A intensidade da força electromotriz, 𝛦𝛦, numa espira condutora é igual à taxa na qual o fluxo magnético, 𝛷𝛷𝐵𝐵 , através dessa espira varia com o tempo. 𝛦𝛦 = − Lei de Faraday 𝑑𝑑𝛷𝛷𝐵𝐵 𝑑𝑑𝑑𝑑 Equação 2 A tensão induzida é equivalente à tensão que deveria ser aplicada ao circuito em repouso na ausência de campo magnético para produzir o...
