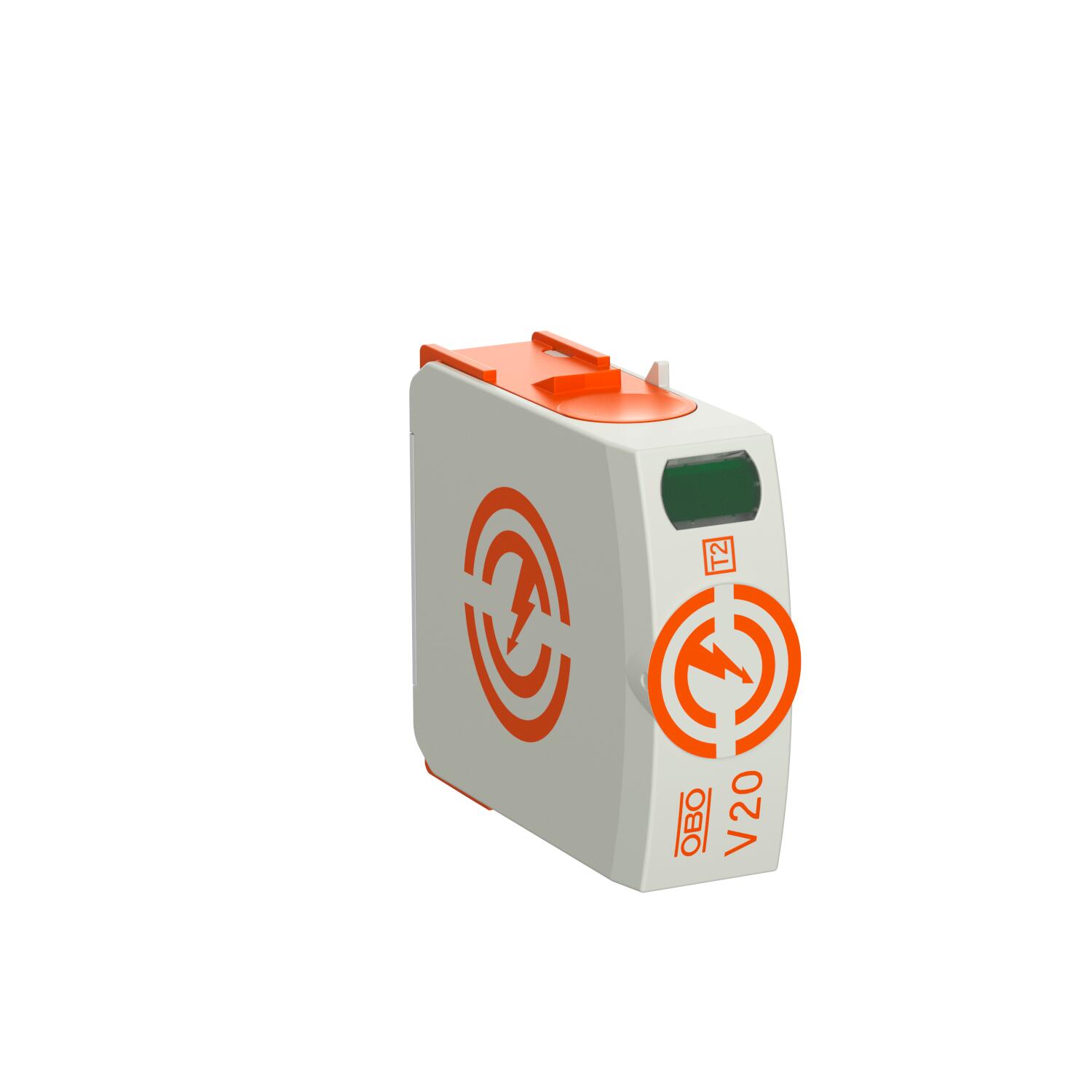

Descarregador sobretensões V20 Módulo de substituição 150V
Módulo de substituição, descarregador de sobretensões do tipo 2
• para ligação de equipotencial de proteção contra descargas atmosféricas conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 40 kA (8/20) por polo através dos varistores de alto desempenho
• descarregador modular, enfichável, com dispositivo seccionador dinâmico e indicador visual de estado
• função de encaixe com proteção contra vibrações e código de tensão
• plástico conforme UL 94 V-0
Identificadores do produto
SKU: 5095362
EAN: 4012196163540
GTIN: 4012196384884
MPN: V20-0-150
Características
|
Tensão nominal CA
|
120 V
|
|
Tensão nominal DC
|
-
|
|
Método de montagem
|
No elemento básico
|
|
Tamanho do fusível
|
1 espaço modular
|
|
Sem correntes de fuga
|
-
|
|
Esquema de ligação DC
|
-
|
|
Esquema de ligação TI
|
-
|
|
Esquema de ligação TN
|
-
|
|
Esquema de ligação TT
|
-
|
|
Grau de proteção (IP)
|
IP20
|
|
Nível de proteção L-N
|
0.8 kV
|
|
Esquema de ligação TN-C
|
-
|
|
Esquema de ligação TN-S
|
-
|
|
Ensaio de categoria tipo 2
|
sim
|
|
Tensão fotovoltaica máx.
|
-
|
|
Esquema de ligação TN-C-S
|
-
|
|
Fusível de backup integrado
|
não
|
|
Máxima tensão DC contínua
|
-
|
|
Tensão máxima contínua AC
|
150 V
|
|
Nível de proteção de tensão
|
0.8 kV
|
|
Com contato de sinalização remota
|
-
|
|
Corrente de descarga nominal (8/20)
|
20 kA
|
|
Nível de proteção de tensão N-PE
|
-
|
|
Resistência a curto-circuito (Isccr)
|
-
|
|
Sinalização no nível do dispositivo
|
Ótico
|
|
Número de condutores (Sem aterramento)
|
-
|
|
Proteção contra curto-circuitos integrada
|
-
|
|
Configuração de outro esquema de ligação
|
-
|
|
Corrente de choque de descarga máxima (8/20)
|
40 kA
|
|
Secção flexível do condutor máx. (fio fino)
|
-
|
|
Secção do condutor rígido máx. (mono/multi filamento)
|
-
|
|
Proteção de sobreintensidade máx. Ligação em série (fusível)
|
-
|
|
Proteção de sobreintensidade máx. Ligação em paralelo (fusível)
|
-
|
|
Proteção contra curto-circuitos seletiva integrada - por fusível gG
|
-
|
