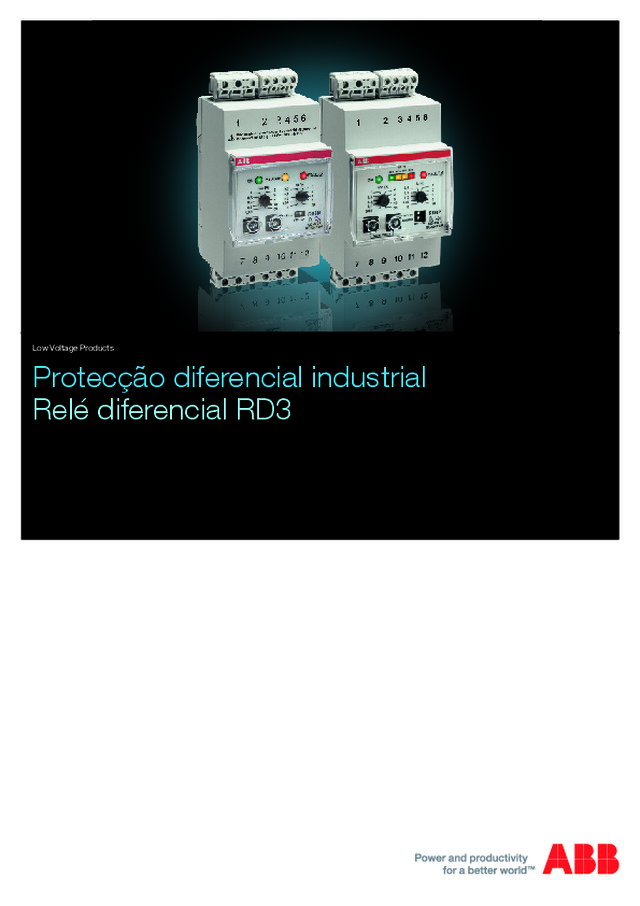

Catálogo produto - Protecção diferencial industrial | RD3
ABB

Catálogo produto - Protecção diferencial industrial | RD3

Relés de protecção diferencial e transformadores associados, segundo a norma IEC 60947-2.

ABB

Catálogo produto - Protecção diferencial industrial | RD3

Publicado: 26 de março de 2014 · Categoria: Catálogos

Relés de protecção diferencial e transformadores associados, segundo a norma IEC 60947-2.

Deste documento

Low Voltage Products Protecção diferencial industrial Relé diferencial RD3 Características gerais A ABB aumenta a sua gama de protecção diferencial RD adicionando o novo relé diferencial electrónico RD3 com toróide separado em conformidade com a norma internacional IEC60947-2 (Anexo M*). A gama RD3 é apresentada em duas versões: RD3M (com pré-alarme) e RD3P (com pré-alarme e indicação visual do aumento percentual de I n). Ambas permitem a combinação perfeita com toda a série de interruptores automáticos modulares S200 e os interruptores automáticos de caixa moldada Tmax até T5, para instalações industriais. A gama RD dispões de uma ampla oferta de transformadores toroidais com diâmetros que vão desde 29 mm até 230 mm (tanto para cabos como para barras de conexão), que facilita a máxima flexibilidade na instalação para uma protecção efectiva em cada ponto do sistema. Entre as suas funções básicas conta com: Regulação da corrente de intervenção diferencial (sensibilidade l n[A]), regulação do tempo de intervenção ( t[s]), função de pré-alarme onde um contacto comutará em caso de se produzir uma avaria diferencial superior a 60% I e Autoreset.. Vantagens do novo relé diferencial RD3 Redução de disparos inesperados A gama RD3 efectua a medição da corrente de fuga através da filtragem em frequência, que permite um aumento na imunidade contra correntes de alta frequência (HF) que é a causa principal de disparos inesperados nos dispositivos de protecção diferencial. Estas...
