Uma PME especializada no comércio de equipamentos de informática sofre regularmente cortes de energia devido ao disparo do disjuntor de baixa tensão. O LED que indica sobrecarga está ligado, o que faz com que o cliente tente perceber qual a causa para essa sobrecarga.

Publicado: 26 de fevereiro de 2019 Categoria: Cadernos técnicos

Tópicos

Equipamentos de medição & ensaio

CHAUVIN ARNOUX IBÉRICA S.A.

Diagnóstico de rede com um analisador de rede e energia trifásica (ES)

Publicado: 26 de fevereiro de 2019 · Categoria: Cadernos técnicos

Deste documento

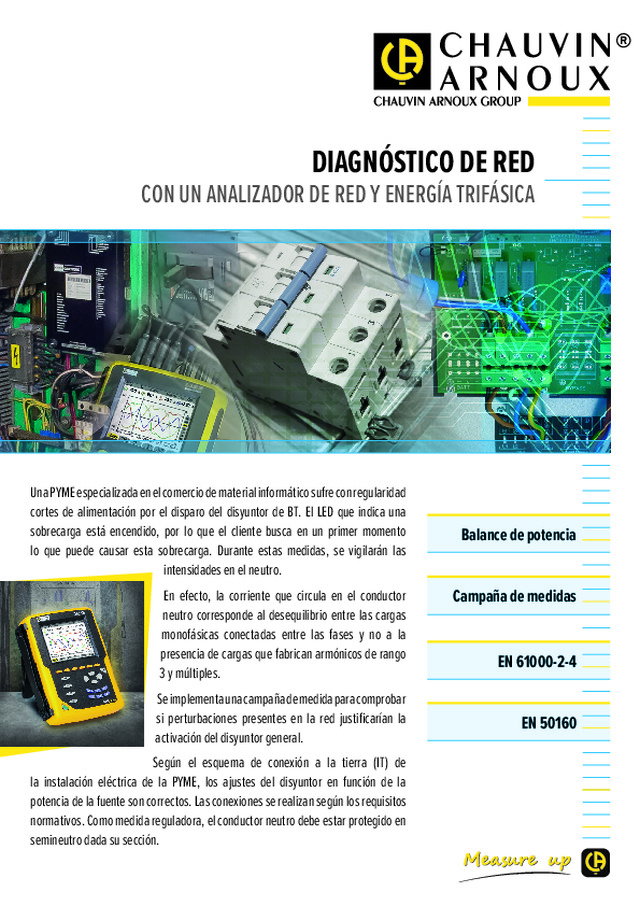

DIAGNÓSTICO DE RED CON UN ANALIZADOR DE RED Y ENERGÍA TRIFÁSICA C.A 8 3 36 Una PYME especializada en el comercio de material informático sufre con regularidad cortes de alimentación por el disparo del disyuntor de BT. El LED que indica una sobrecarga está encendido, por lo que el cliente busca en un primer momento lo que puede causar esta sobrecarga. Durante estas medidas, se vigilarán las intensidades en el neutro. En efecto, la corriente que circula en el conductor neutro corresponde al desequilibrio entre las cargas monofásicas conectadas entre las fases y no a la presencia de cargas que fabrican armónicos de rango 3 y múltiples. Se implementa una campaña de medida para comprobar si perturbaciones presentes en la red justificarían la activación del disyuntor general. Según el esquema de conexión a la tierra (IT) de la instalación eléctrica de la PYME, los ajustes del disyuntor en función de la potencia de la fuente son correctos. Las conexiones se realizan según los requisitos normativos. Como medida reguladora, el conductor neutro debe estar protegido en semineutro dada su sección. Balance de potencia Campaña de medidas EN 61000-2-4 EN 50160 La intensidad Las características de la intensidad en el conductor de neutro, obtenidas durante la campaña de medida, muestran un valor máximo de 67 A. Esto no justifica la disyunción, ya que el ajuste en sobrecarga del disyuntor está a 600 A. Se realizan nuevas medidas después de la sustitución del disyuntor y de los calibradores...
