Osciloscópios de canais isolados (ES)
CHAUVIN ARNOUX IBÉRICA S.A.

Osciloscópios de canais isolados (ES)

Escolha uma solução segura para suas medições. Como conectar a massa sem fazer curto-circuito? A pior resposta para o problema será desconectar a terra do osciloscópio. Com efeito, existe o risco de electrocussão por contacto em qualquer parte metálica do osciloscópio. Sem esquecer que a massa da sonda não está conectada.

CHAUVIN ARNOUX IBÉRICA S.A.

Osciloscópios de canais isolados (ES)

Publicado: 27 de maio de 2019 · Categoria: Cadernos técnicos

Escolha uma solução segura para suas medições. Como conectar a massa sem fazer curto-circuito? A pior resposta para o problema será desconectar a terra do osciloscópio. Com efeito, existe o risco de electrocussão por contacto em qualquer parte metálica do osciloscópio. Sem esquecer que a massa da sonda não está conectada.

Deste documento

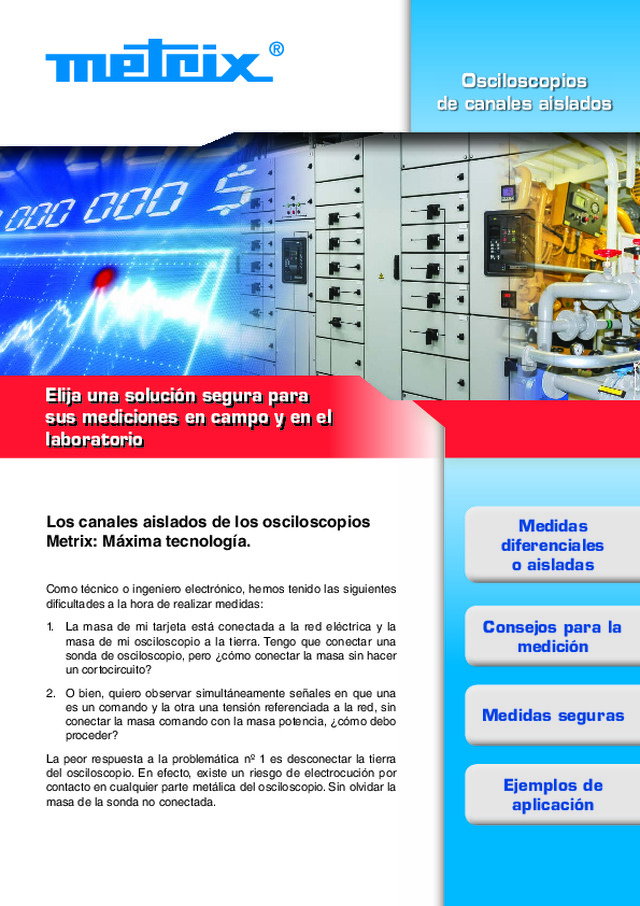

Osciloscopios de canales aislados Elija una solución segura para sus mediciones en campo y en el laboratorio Los canales aislados de los osciloscopios Metrix: Máxima tecnología. Medidas diferenciales o aisladas Como técnico o ingeniero electrónico, hemos tenido las siguientes dificultades a la hora de realizar medidas: 1. La masa de mi tarjeta está conectada a la red eléctrica y la masa de mi osciloscopio a la tierra. Tengo que conectar una sonda de osciloscopio, pero ¿cómo conectar la masa sin hacer un cortocircuito? 2. O bien, quiero observar simultáneamente señales en que una es un comando y la otra una tensión referenciada a la red, sin conectar la masa comando con la masa potencia, ¿cómo debo proceder? La peor respuesta a la problemática nº 1 es desconectar la tierra del osciloscopio. En efecto, existe un riesgo de electrocución por contacto en cualquier parte metálica del osciloscopio. Sin olvidar la masa de la sonda no conectada. Consejos para la medición Medidas seguras Ejemplos de aplicación Osciloscopios de canales aislados 1º CRITERIO PARA ELEGIR Como usuario, dispone de las siguientes soluciones seguras: 1. Osciloscopios de entradas diferenciales (ancho de banda limitado pero tensión alta): en el mercado OX8022/8042/8062 2. Osciloscopios de canales aislados (masas flotantes) OX5000/OX7000/OXi6000 3. Sondas diferenciales accesorias del osciloscopio (no confundir con una sonda activa AF) MTX9030/MTX1032 Cada uno de estos instrumentos tienen cada uno su campo de...

Abrir o PDF
