Funcionamento em paralelo do condensador e limitação da corrente de magnetização nos armários dos condensadores
Schneider Electric

Funcionamento em paralelo do condensador e limitação da corrente de magnetização nos armários dos condensadores

Guia de selecção de componentes de comutação e dispositivos de protecção.

Schneider Electric

Funcionamento em paralelo do condensador e limitação da corrente de magnetização nos armários dos condensadores

Publicado: 21 de janeiro de 2014 · Categoria: Cadernos técnicos

Guia de selecção de componentes de comutação e dispositivos de protecção.

Deste documento

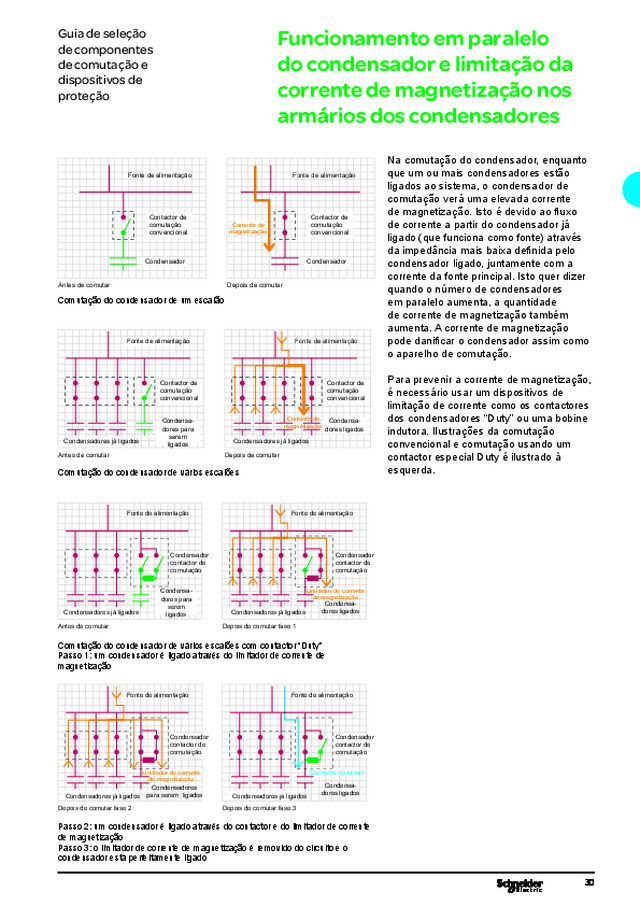

Funcionamento em paralelo do condensador e limitação da corrente de magnetização nos armários dos condensadores Guia de seleção de componentes de comutação e dispositivos de proteção Fonte de alimentação Fonte de alimentação Contactor de comutação convencional Contactor de comutação convencional Corrente de magnetização Condensador Condensador Depois de comutar Antes de comutar Comutação do condensador de um escalão Fonte de alimentação Fonte de alimentação Contactor de comutação convencional Condensadores já ligados Condensadores para serem ligados Antes de comutar Contactor de comutação convencional Corrente de magnetização Condensadores ligados Condensadores já ligados Depois de comutar Comutação do condensador de vários escalões Fonte de alimentação Condensadores já ligados Antes de comutar Para prevenir a corrente de magnetização, é necessário usar um dispositivos de limitação de corrente como os contactores dos condensadores “Duty” ou uma bobine indutora. Ilustrações da comutação convencional e comutação usando um contactor especial Duty é ilustrado à esquerda. Fonte de alimentação Condensador contactor de comutação Condensadores para serem ligados Na comutação do condensador, enquanto que um ou mais condensadores estão ligados ao sistema, o condensador de comutação verá uma elevada corrente de magnetização. Isto é devido ao fluxo de corrente a partir do condensador já ligado (que funciona como fonte) através da impedância mais baixa definida pelo condensador ligado,...
