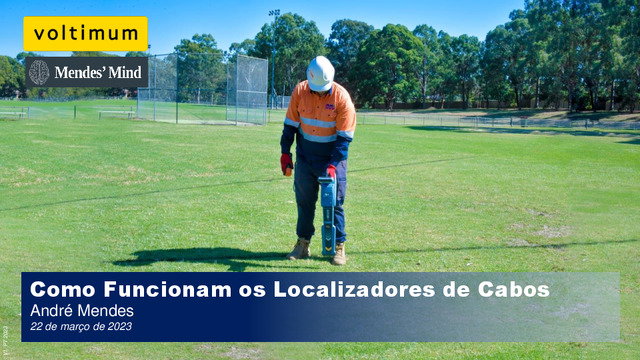

Como Funcionam os Localizadores de Cabos

Material apresentado por André Mendes no webinar em direto realizado em 22.03.2023

VOLTIMUM

Como Funcionam os Localizadores de Cabos

Publicado: 6 de abril de 2023 · Categoria: Estudos de caso

Material apresentado por André Mendes no webinar em direto realizado em 22.03.2023

Deste documento

Como Funcionam os Localizadores de Cabos V1. PT 2023 André Mendes 22 de março de 2023 Olá… Técnicas de Localização GPR - Ground Penetrating Radar Localização Eletromagnética Georadar / Radar de Penetração no Solo XP XP Localização Eletromagnética Michael Faraday início do séc. XIX Alemanha, provavelmente 1910. Indução Eletromagnética Review DC DC Indução Eletromagnética Review IAC Sinais Passivos e Ativos Sinais Passivos • • • • • “Naturalmente” presentes Cabos de serviço AC Correntes de retorno (sistema de terras) Intensidade do sinal ≠ Nível de Tensão Linha viva AT, sem carga = sem sinal passivo Sinais Passivos e Ativos Sinais Ativos • Resultam de uma ação do operador: Conectar ou induzir um sinal AC. • Localização, identificação e rastreio. • Maior precisão e medição de profundidade. • Frequência selecionável. Modos de Operação: Passivo Operação Passiva • • • • Apenas o receptor AC 50/60Hz Fácil localização Identificação e rastreio difíceis devido a presença de outros condutores e correntes fluindo para terra. Modos de Operação: Ativo Operação Ativa • Necessita de um transmissor • Fácil localização, identificação e rastreio • Injetam sinal de forma Direta ou Indireta, com ou sem contato. Modos de Operação: Ativo Conexão Direta Modos de Operação: Ativo Indução Modos de Operação: Ativo Indução – Pinça / Clamp Modos de Operação: Ativo Indução - Sonda Modos de Operação: Ativo Frequência Recomendações Varredura Terras Overview Passivo • Rx • AC 50/60Hz Ativo • Tx Rx +...
