Desenho de Instalações Eléctricas

No desenho de um projeto de instalação elétrica de uma residência, devemos proceder do seguinte modo: possuir um jogo completo de cópias heliográficas do projecto de arquitetura; utilizar a planta, os cortes e algumas vezes a fachada que corresponde ao local da entrada de luz; assinalar todos os elementos necessários ao projecto e observar esses elementos nos cortes; marcar na planta os pontos de luz; assinalar junto ao ponto de luz a potência da Iâmpada já calculada; localizar o quadro de distribuição; localizar as tomadas baixas, médias, altas e as de radio, antena de TV, telefone, ar condicionado; utilizar sempre as convenções recomendadas pelas normas técnicas. Autor: Prof. Dagmar

VOLTIMUM

Desenho de Instalações Eléctricas

Publicado: 3 de julho de 2016 · Categoria: Fichas técnicas

No desenho de um projeto de instalação elétrica de uma residência, devemos proceder do seguinte modo: possuir um jogo completo de cópias heliográficas do projecto de arquitetura; utilizar a planta, os cortes e algumas vezes a fachada que corresponde ao local da entrada de luz; assinalar todos os elementos necessários ao projecto e observar esses elementos nos cortes; marcar na planta os pontos de luz; assinalar junto ao ponto de luz a potência da Iâmpada já calculada; localizar o quadro de distribuição; localizar as tomadas baixas, médias, altas e as de radio, antena de TV, telefone, ar condicionado; utilizar sempre as convenções recomendadas pelas normas técnicas. Autor: Prof. Dagmar

Deste documento

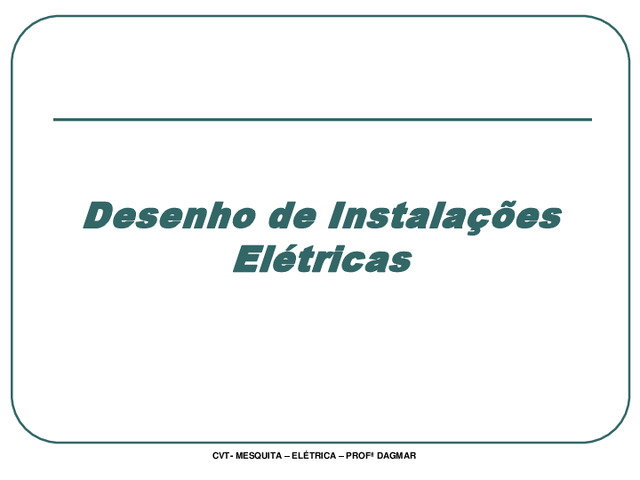

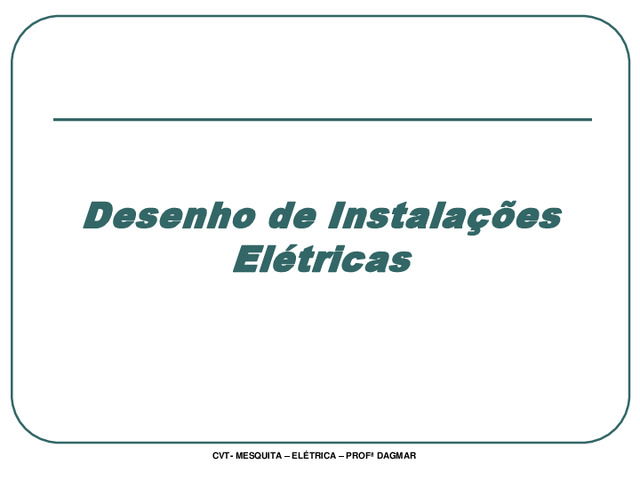

Desenho de Instalações Elétricas CVT- MESQUITA – ELÉTRICA – PROFª DAGMAR 1- INTRODUÇÃO       No desenho de um projeto de instalação elétrica de uma residência, devemos proceder do seguinte modo: a) possuir um jogo completo de cópias heliográficas do projeto de arquitetura; b) utilizar a planta ou as plantas, caso exista mais de um pavimento, os cortes e algumas vezes a fachada que corresponde ao local da entrada de luz; c) assinalar, por suas convenções, todos os elementos necessários ao projeto e observar esses elementos nos cortes. d) marcar na planta os pontos de luz: pequenos círculos de 8 mm de diâmetro; assinalar junto ao ponto de luz, na parte superior esquerda, a potencia da Iâmpada já calculada. No interior do círculo, o número do circuito . CVT- MESQUITA – ELÉTRICA – PROFª DAGMAR 100 2 CVT- MESQUITA – ELÉTRICA – PROFª DAGMAR  e) localizar o quadro de distribuição, que poderia ficar no corredor ou cozinha;  /) localizar as tomadas baixas, medias, altas e as de radio, antena de TV, telefone, ar condicionado;  g) utilizar sempre as convenções recomendadas pelas normas técnicas. CVT- MESQUITA – ELÉTRICA – PROFª DAGMAR Partes componentes de um projeto elétrico: O projeto é a representação escrita da instalação e deve conter no mínimo:  Plantas;  Esquemas (unifilares e outros que se façam necessários);  Detalhes de montagem, quando necessários;  Memorial descritivo;  Memória de cálculo (dimensionamento de condutores, condutos e proteções);  ART....
