Dimensionamento de Cabos Isolados

Publicado: 20 de janeiro de 2022 · Categoria: Cadernos técnicos

A secção dos condutores dos cabos isolados deve ser calculada de acordo com os seguintes parâmetros, conforme estabelecido na Norma HD 603: • Corrente permanente admissível, comparada com a corrente nominal da instalação e/ou equipamento. • Queda de tensão. • Esforços térmicos da corrente de curto-circuito.

Deste documento

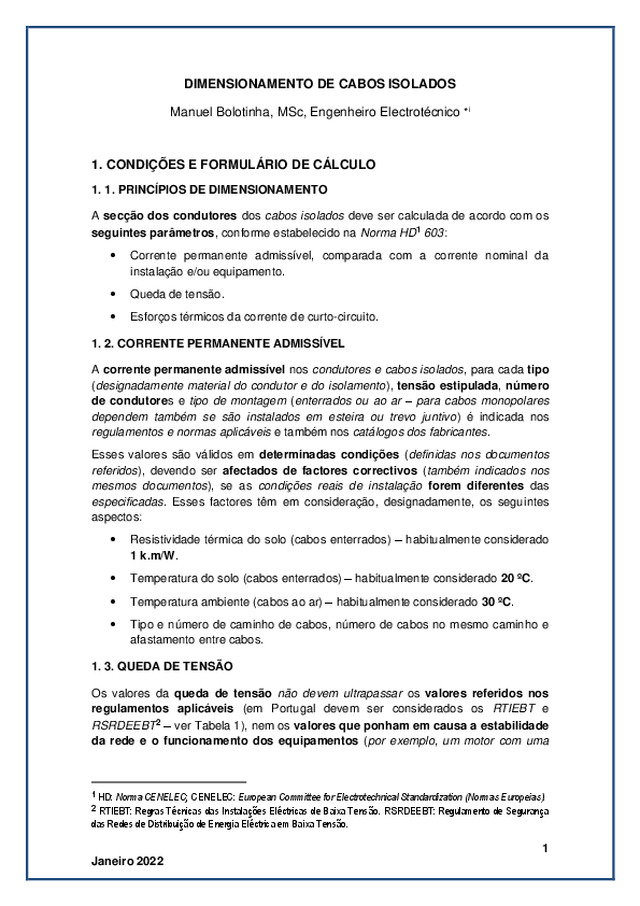

DIMENSIONAMENTO DE CABOS ISOLADOS Manuel Bolotinha, MSc, Engenheiro Electrotécnico *i 1. CONDIÇÕES E FORMULÁRIO DE CÁLCULO 1. 1. PRINCÍPIOS DE DIMENSIONAMENTO A secção dos condutores dos cabos isolados deve ser calculada de acordo com os seguintes parâmetros, conforme estabelecido na Norma HD1 603: • Corrente permanente admissível, comparada com a corrente nominal da instalação e/ou equipamento. • Queda de tensão. • Esforços térmicos da corrente de curto-circuito. 1. 2. CORRENTE PERMANENTE ADMISSÍVEL A corrente permanente admissível nos condutores e cabos isolados, para cada tipo (designadamente material do condutor e do isolamento), tensão estipulada, número de condutores e tipo de montagem (enterrados ou ao ar – para cabos monopolares dependem também se são instalados em esteira ou trevo juntivo) é indicada nos regulamentos e normas aplicáveis e também nos catálogos dos fabricantes. Esses valores são válidos em determinadas condições (definidas nos documentos referidos), devendo ser afectados de factores correctivos (também indicados nos mesmos documentos), se as condições reais de instalação forem diferentes das especificadas. Esses factores têm em consideração, designadamente, os seguintes aspectos: • Resistividade térmica do solo (cabos enterrados) – habitualmente considerado 1 k.m/W. • Temperatura do solo (cabos enterrados) – habitualmente considerado 20 ºC. • Temperatura ambiente (cabos ao ar) – habitualmente considerado 30 ºC. • Tipo e número de caminho de cabos,...
