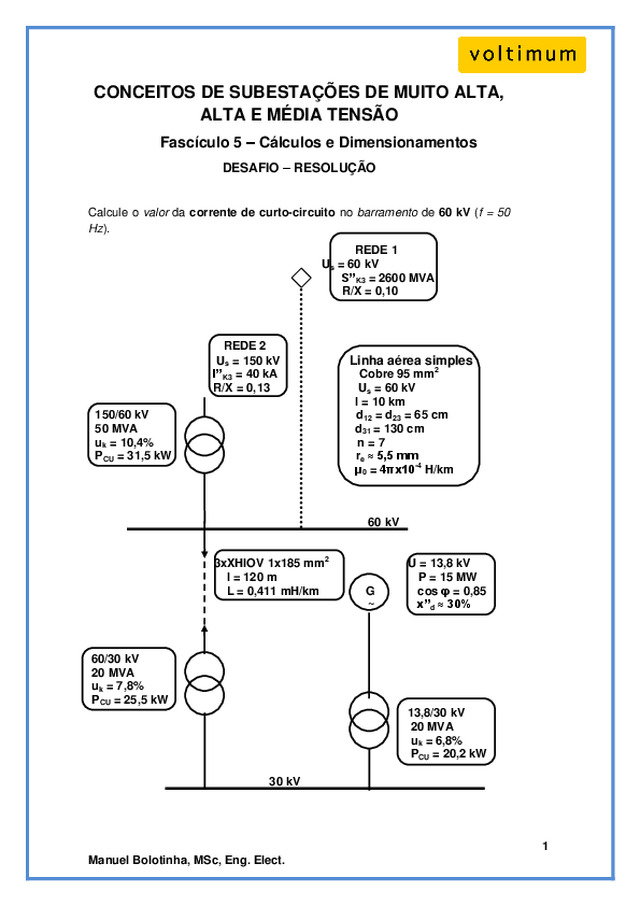

CONCEITOS DE SUBESTAÇÕES DE MUITO ALTA, ALTA E MÉDIA TENSÃO Fascículo 5 – Cálculos e Dimensionamentos DESAFIO – RESOLUÇÃO Calcule o valor da corrente de curto-circuito no barramento de 60 kV (f = 50 Hz). REDE 1 Us = 60 kV S”K3 = 2600 MVA R/X = 0,10 REDE 2 Us = 150 kV I”K3 = 40 kA R/X = 0,13 150/60 kV 50 MVA uk = 10,4% PCU = 31,5 kW Linha aérea simples Cobre 95 mm2 Us = 60 kV l = 10 km d12 = d23 = 65 cm d31 = 130 cm n=7 re ≈ 5,5 mm μ0 = 4πx10-4 H/km 60 kV 3xXHIOV 1x185 mm2 l = 120 m L = 0,411 mH/km G ~ U = 13,8 kV P = 15 MW cos φ = 0,85 x”d ≈ 30% 60/30 kV 20 MVA uk = 7,8% PCU = 25,5 kW 13,8/30 kV 20 MVA uk = 6,8% PCU = 20,2 kW 30 kV 1 Manuel Bolotinha, MSc, Eng. Elect. 1) Diagrama equivalente de impedâncias Ramo1 ZN1 ZTF1 Ramo 2 ZN2 ZL Ramo 3 ZC ZTF2 ZTF3 ZG 2) Cálculo das impedâncias equivalentes dos equipamentos 2.1) Rede 1 (1,1x60x103) / (√3x40x103) = 0,952 Ω XN12 = (ZN12 – RN12) = (ZN12 – 0,132xXN12) XN12 + 0,132xXN12 = ZN12 XN12 (1+0,132) = ZN12 XN1 = √( ZN12/(1+0,132)) = √(0,9522/(1+0,132)) = 0,944 Ω RN1 = 0,13x0,944 = 0,123 Ω 2.2) Rede 2 ZN2 = (1,1x(60x103)2) / (2600x106) = 1,523 Ω XN2 = √( ZN22/(1+0,132)) = √(1,5232/(1+0,12)) = 1,515 Ω RN2 = 0,1x1,515 = 0,087 0,152 Ω 2.3) TF1  Corrente nominal primária: In1 = 50x106 /(√3x60x103) = 481 A  Corrente nominal secundária: In2 = 50x106 /(√3x30x103) = 962 A ZTF1 = (10,4x(60x103)2) / (100x50x106) = 7,488 Ω RTF1 = 31.500 / (3x4812) = 0,046 Ω XTF1 = √(ZTF12 – RTF22) = √(7,4882 – 0,0462) = 7,488 Ω 2.4) Linha aérea RL = (1/56)...
