Ficha técnica CERTIEL 22 | Protecção por utilização de equipamentos de classe II ou por isolamento equivalente

Publicada pela CERTIEL, a Ficha Tècnica 22 pretende responder às questões que se levantam aos técnicos quando pretendem proceder a isolamentos numa instalação. Especificamente, a "secção 413 das R.T.I.E.B.T. indica os vários métodos para conceber uma instalação de utilização de energia eléctrica que garanta a protecção contra os contactos indirectos. A protecção contra contactos indirectos por utilização de equipamentos da classe II ou por isolamento equivalente é indicada na secção 413.2, estando complementada em anexos no final da parte 4 das R.T.I.E.B.T. Sabendo que a utilização de equipamentos da classe II é do conhecimento generalizado dos técnicos responsáveis, é também um facto que a execução de parte de uma instalação com isolamento equivalente acarreta algumas questões, questões essas a que esta ficha pretende dar resposta".

VOLTIMUM

Ficha técnica CERTIEL 22 | Protecção por utilização de equipamentos de classe II ou por isolamento equivalente

Publicado: 9 de julho de 2017 · Categoria: Fichas técnicas

Publicada pela CERTIEL, a Ficha Tècnica 22 pretende responder às questões que se levantam aos técnicos quando pretendem proceder a isolamentos numa instalação. Especificamente, a "secção 413 das R.T.I.E.B.T. indica os vários métodos para conceber uma instalação de utilização de energia eléctrica que garanta a protecção contra os contactos indirectos. A protecção contra contactos indirectos por utilização de equipamentos da classe II ou por isolamento equivalente é indicada na secção 413.2, estando complementada em anexos no final da parte 4 das R.T.I.E.B.T. Sabendo que a utilização de equipamentos da classe II é do conhecimento generalizado dos técnicos responsáveis, é também um facto que a execução de parte de uma instalação com isolamento equivalente acarreta algumas questões, questões essas a que esta ficha pretende dar resposta".

Deste documento

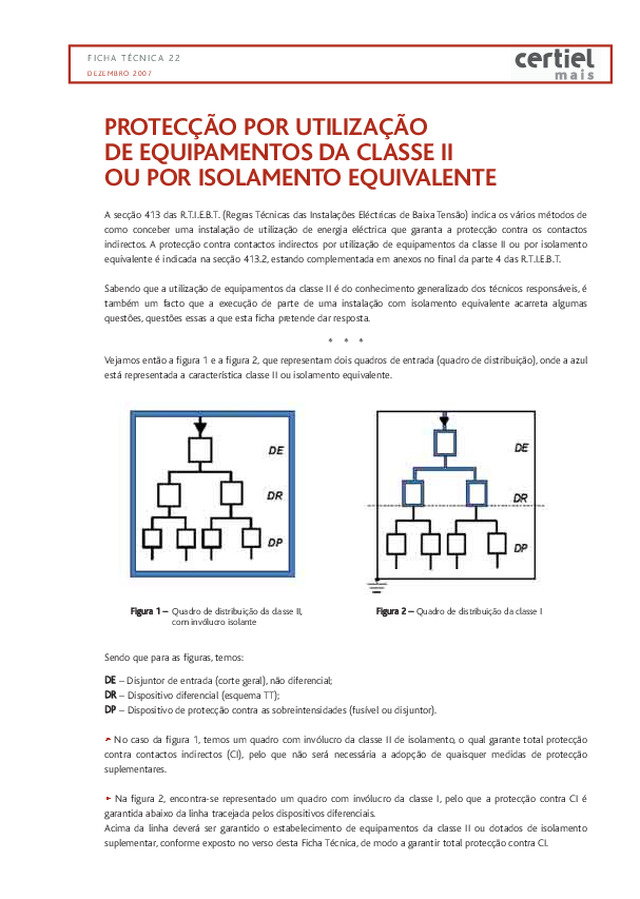

FICHA TÉCNICA 22 DEZEMBRO 2007 PROTECÇÃO POR UTILIZAÇÃO DE EQUIPAMENTOS DA CLASSE II OU POR ISOLAMENTO EQUIVALENTE A secção 413 das R.T.I.E.B.T. (Regras Técnicas das Instalações Eléctricas de Baixa Tensão) indica os vários métodos de como conceber uma instalação de utilização de energia eléctrica que garanta a protecção contra os contactos indirectos. A protecção contra contactos indirectos por utilização de equipamentos da classe II ou por isolamento equivalente é indicada na secção 413.2, estando complementada em anexos no final da parte 4 das R.T.I.E.B.T. Sabendo que a utilização de equipamentos da classe II é do conhecimento generalizado dos técnicos responsáveis, é também um facto que a execução de parte de uma instalação com isolamento equivalente acarreta algumas questões, questões essas a que esta ficha pretende dar resposta. * * * Vejamos então a figura 1 e a figura 2, que representam dois quadros de entrada (quadro de distribuição), onde a azul está representada a característica classe II ou isolamento equivalente. Figura 1 – Quadro de distribuição da classe II, com invólucro isolante Figura 2 – Quadro de distribuição da classe I Sendo que para as figuras, temos: DE – Disjuntor de entrada (corte geral), não diferencial; DR – Dispositivo diferencial (esquema TT); DP – Dispositivo de protecção contra as sobreintensidades (fusível ou disjuntor). ® No caso da figura 1, temos um quadro com invólucro da classe II de isolamento, o qual garante total protecção contra...
