Introdução às Subestações

Publicado: 20 de julho de 2022 · Categoria: Cadernos técnicos

Artigo escrito por Manuel Bolotinha, MSc, Engenheiro Electrotécnico

Deste documento

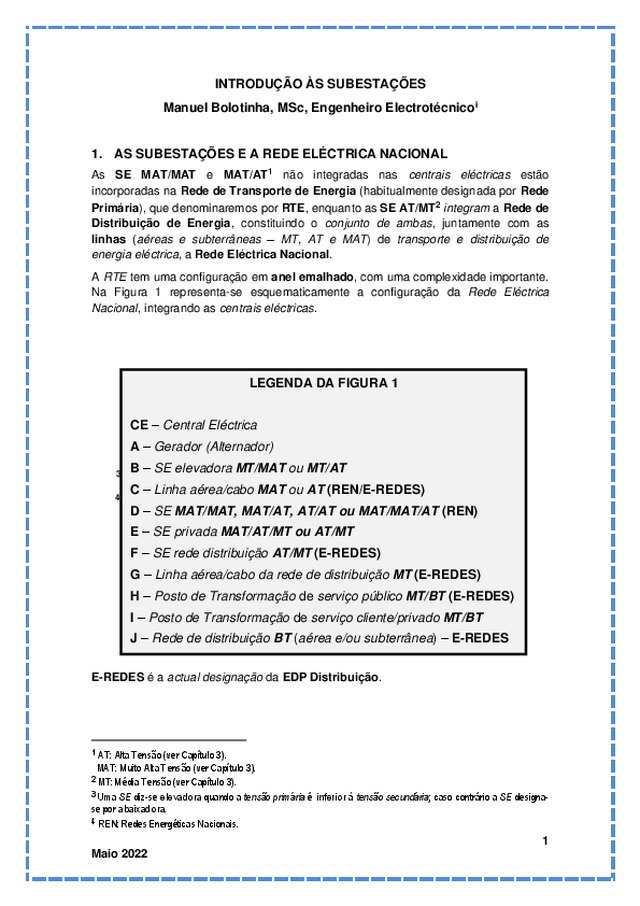

INTRODUÇÃO ÀS SUBESTAÇÕES Manuel Bolotinha, MSc, Engenheiro Electrotécnicoi 1. AS SUBESTAÇÕES E A REDE ELÉCTRICA NACIONAL As SE MAT/MAT e MAT/AT1 não integradas nas centrais eléctricas estão incorporadas na Rede de Transporte de Energia (habitualmente designada por Rede Primária), que denominaremos por RTE, enquanto as SE AT/MT2 integram a Rede de Distribuição de Energia, constituindo o conjunto de ambas, juntamente com as linhas (aéreas e subterrâneas – MT, AT e MAT) de transporte e distribuição de energia eléctrica, a Rede Eléctrica Nacional. A RTE tem uma configuração em anel emalhado, com uma complexidade importante. Na Figura 1 representa-se esquematicamente a configuração da Rede Eléctrica Nacional, integrando as centrais eléctricas. LEGENDA DA FIGURA 1 CE – Central Eléctrica A – Gerador (Alternador) 3 4 B – SE elevadora MT/MAT ou MT/AT C – Linha aérea/cabo MAT ou AT (REN/E-REDES) D – SE MAT/MAT, MAT/AT, AT/AT ou MAT/MAT/AT (REN) E – SE privada MAT/AT/MT ou AT/MT F – SE rede distribuição AT/MT (E-REDES) G – Linha aérea/cabo da rede de distribuição MT (E-REDES) H – Posto de Transformação de serviço público MT/BT (E-REDES) I – Posto de Transformação de serviço cliente/privado MT/BT J – Rede de distribuição BT (aérea e/ou subterrânea) – E-REDES E-REDES é a actual designação da EDP Distribuição. 1 AT: Alta Tensão (ver Capítulo 3). MAT: Muito Alta Tensão (ver Capítulo 3). 2 MT: Média Tensão (ver Capítulo 3). 3 Uma SE diz-se elevadora quando a tensão primária é inferior à...
