MEDIÇÃO E COMPENSAÇÃO DE HARMÓNICAS EM INSTALAÇÕES MT E BT

Publicado: 22 de dezembro de 2021 · Categoria: Fichas técnicas

Deste documento

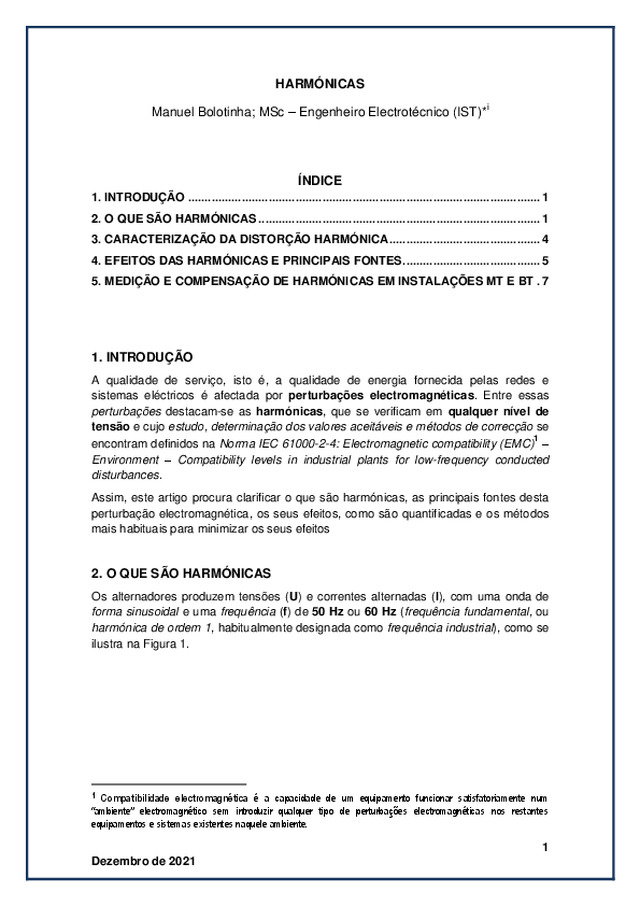

HARMNICAS Manuel Bolotinha; MSc Engenheiro Electrotcnico (IST)*i NDICE 1. INTRODUO ......................................................................................................... 1 2. O QUE SO HARMNICAS .................................................................................... 1 3. CARACTERIZAO DA DISTORO HARMNICA ............................................. 4 4. EFEITOS DAS HARMNICAS E PRINCIPAIS FONTES ......................................... 5 5. MEDIO E COMPENSAO DE HARMNICAS EM INSTALAES MT E BT . 7 1. INTRODUO A qualidade de servio, isto , a qualidade de energia fornecida pelas redes e sistemas elctricos afectada por perturbaes electromagnticas. Entre essas perturbaes destacam-se as harmnicas, que se verificam em qualquer nvel de tenso e cujo estudo, determinao dos valores aceitveis e mtodos de correco se encontram definidos na Norma IEC 61000-2-4: Electromagnetic compatibility (EMC)1 Environment Compatibility levels in industrial plants for low-frequency conducted disturbances. Assim, este artigo procura clarificar o que so harmnicas, as principais fontes desta perturbao electromagntica, os seus efeitos, como so quantificadas e os mtodos mais habituais para minimizar os seus efeitos 2. O QUE SO HARMNICAS Os alternadores produzem tenses (U) e correntes alternadas (I), com uma onda de forma sinusoidal e uma frequncia (f) de 50 Hz ou 60 Hz (frequncia fundamental, ou harmnica de ordem 1, habitualmente designada como frequncia industrial), como se...
