Projecto de uma instalação de utilização (Material de Apoio)

Sequência de procedimentos para o desenvolvimento de um projecto de uma instalação de utilização de uma habitação unifamiliar. Texto de apoio a um módulo académico de Electrónica Fundamental. Autor: Lucínio Preza de Araújo

Publicado: 3 de julho de 2016 Categoria: Cadernos técnicos

Tópicos

Instalações eléctricas

VOLTIMUM

Projecto de uma instalação de utilização (Material de Apoio)

Publicado: 3 de julho de 2016 · Categoria: Cadernos técnicos

Deste documento

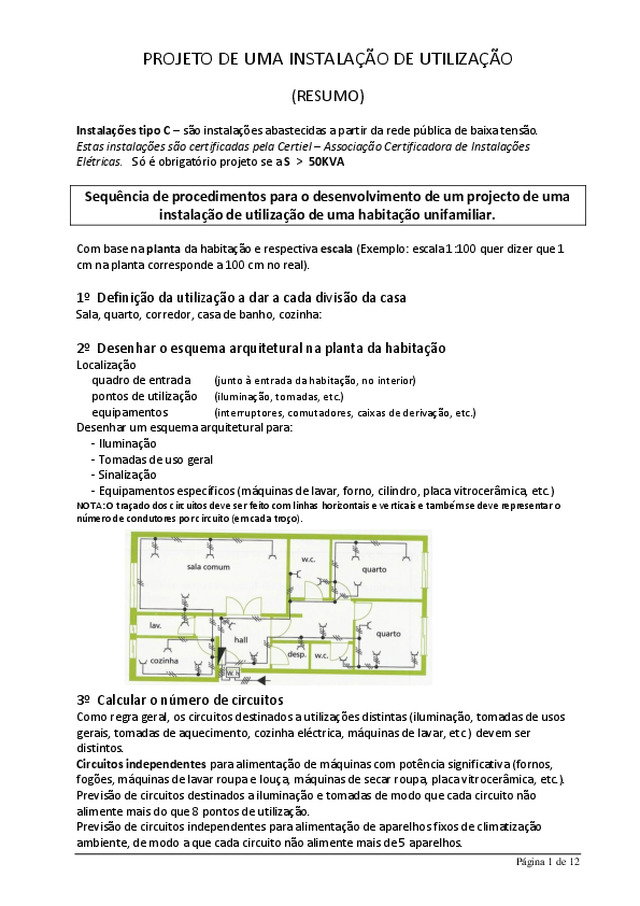

PROJETO DE UMA INSTALAÇÃO DE UTILIZAÇÃO (RESUMO) Instalações tipo C – são instalações abastecidas a partir da rede pública de baixa tensão. Estas instalações são certificadas pela Certiel – Associação Certificadora de Instalações Elétricas. Só é obrigatório projeto se a S > 50KVA Sequência de procedimentos para o desenvolvimento de um projecto de uma instalação de utilização de uma habitação unifamiliar. Com base na planta da habitação e respectiva escala (Exemplo: escala 1:100 quer dizer que 1 cm na planta corresponde a 100 cm no real). 1º Definição da utilização a dar a cada divisão da casa Sala, quarto, corredor, casa de banho, cozinha: 2º Desenhar o esquema arquitetural na planta da habitação Localização quadro de entrada (junto à entrada da habitação, no interior) pontos de utilização (iluminação, tomadas, etc.) equipamentos (interruptores, comutadores, caixas de derivação, etc.) Desenhar um esquema arquitetural para: - Iluminação - Tomadas de uso geral - Sinalização - Equipamentos específicos (máquinas de lavar, forno, cilindro, placa vitrocerâmica, etc.) NOTA: O traçado dos circuitos deve ser feito com linhas horizontais e verticais e também se deve representar o número de condutores por circuito (em cada troço). 3º Calcular o número de circuitos Como regra geral, os circuitos destinados a utilizações distintas (iluminação, tomadas de usos gerais, tomadas de aquecimento, cozinha eléctrica, máquinas de lavar, etc.) devem ser distintos. Circuitos independentes para...
