Publicado: 2 de junho de 2023 · Categoria: Cadernos técnicos

Proteção de instalações elétricas

Deste documento

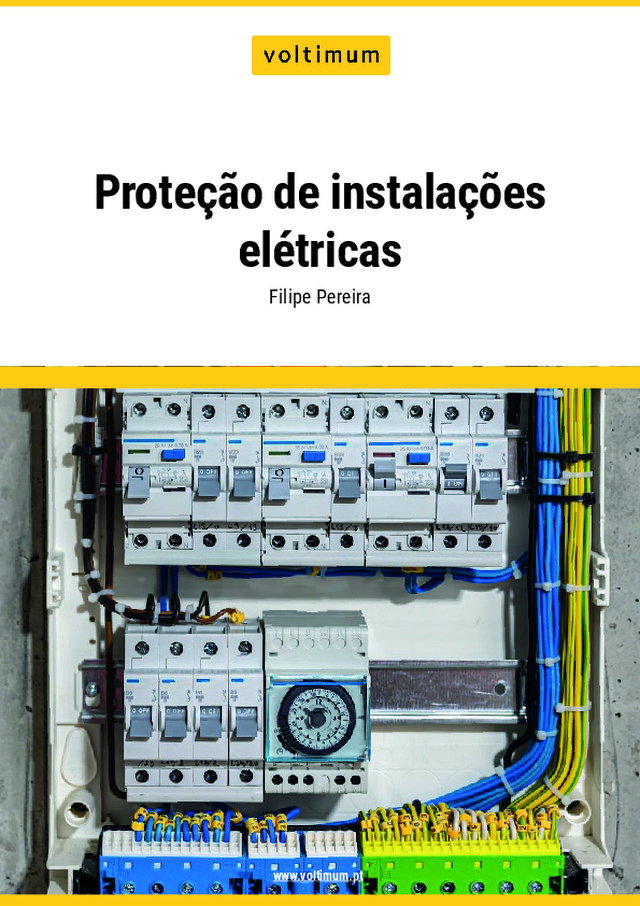

Proteção de instalações elétricas Filipe Pereira www.voltimum.pt A proteção de instalações elétricas é um conjunto de medidas e dispositivos projetados para garantir a segurança e a confiabilidade de um sistema elétrico. O seu principal objetivo é evitar falhas, minimizar riscos e proteger equipamentos, pessoas e propriedades contra danos causados por curtos-circuitos, sobrecargas, falhas de isolamento e outros eventos mais adversos. Existem várias formas de proteção de instalações elétricas, contra os seguintes defeitos: 1. Dispositivos de proteção contra sobreintensidades: estes dispositivos, como disjuntores magnetotérmicos ou fusíveis, são responsáveis por detetar e interromper correntes elétricas anormais que excedam os limites de operação seguros de um sistema. Eles desativam a energia elétrica para evitar danos causados pelo sobreaquecimento dos cabos, equipamentos e outros componentes elétricos. Se a corrente elétrica de serviço (IB) ultrapassar o valor máximo (Iz) permitido nos condutores estamos perante uma sobreintensidade (IB>Iz). Um disjuntor é um dispositivo de proteção utilizado em sistemas elétricos para interromper a corrente elétrica em caso de sobrecargas ou curtos-circuitos. É um componente fundamental para garantir a segurança das instalações elétricas e prevenir danos aos equipamentos e riscos de incêndio. A sua constituição é apresentada na seguinte figura: Fonte: Hager CARACTERÍSTICAS DOS DISJUNTORES Fonte: Artigo Voltimum - Disjuntores e interruptores...
