Artigo de Manuel Bolotinha, MSc, Engenheiro Electrotécnico

VOLTIMUM

REACTÂNCIAS SHUNT

Publicado: 6 de junho de 2022 · Categoria: Cadernos técnicos

Artigo de Manuel Bolotinha, MSc, Engenheiro Electrotécnico

Deste documento

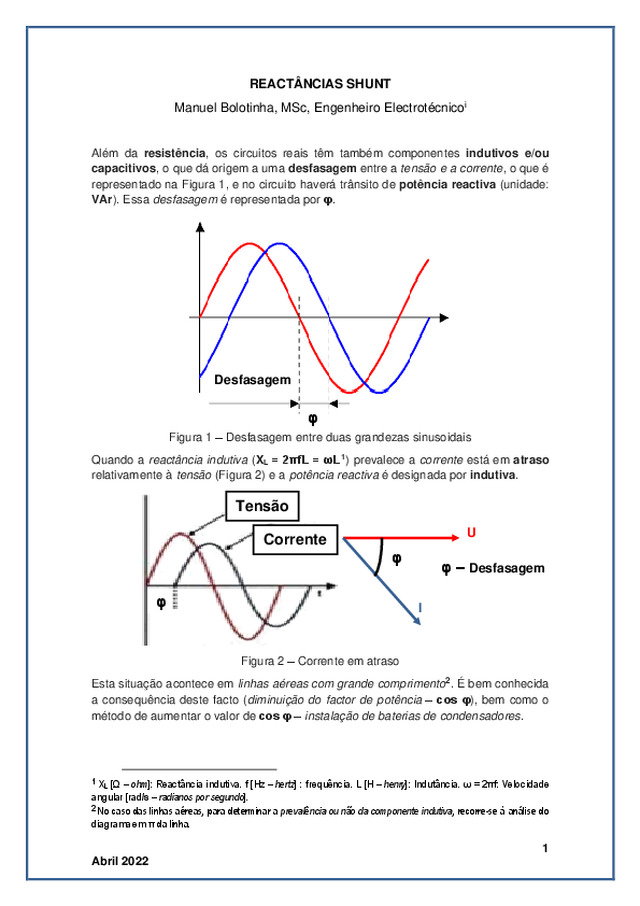

REACTÂNCIAS SHUNT Manuel Bolotinha, MSc, Engenheiro Electrotécnicoi Além da resistência, os circuitos reais têm também componentes indutivos e/ou capacitivos, o que dá origem a uma desfasagem entre a tensão e a corrente, o que é representado na Figura 1, e no circuito haverá trânsito de potência reactiva (unidade: VAr). Essa desfasagem é representada por φ. Desfasagem φ Figura 1 – Desfasagem entre duas grandezas sinusoidais Quando a reactância indutiva (XL = 2πfL = ωL1) prevalece a corrente está em atraso relativamente à tensão (Figura 2) e a potência reactiva é designada por indutiva. Tensão U Corrente φ φ φ – Desfasagem I Figura 2 – Corrente em atraso Esta situação acontece em linhas aéreas com grande comprimento2. É bem conhecida a consequência deste facto (diminuição do factor de potência – cos φ), bem como o método de aumentar o valor de cos φ – instalação de baterias de condensadores. 1 XL [Ω – ohm]: Reactância indutiva. f [Hz – hertz] : frequência. L [H – henry]: Indutância. ω = 2πf: Velocidade angular [rad/s – radianos por segundo]. 2 No caso das linhas aéreas, para determinar a prevalência ou não da componente indutiva, recorre-se à análise do diagrama em π da linha. 1 Abril 2022 Prevalecendo a reactância capacitiva (XC = 1/2πfC = 1/ωC3), o que é o caso de redes de cabos enterrados muito longos, a corrente está em avanço relativamente à tensão (Figura 3) e a potência reactiva é designada por capacitiva. Tensão I Corrente φ φ φ – Desfasagem U Figura 3 – Corrente em...
