REDE DE TERRAS E SISTEMA DE PROTECÇÃO CONTRA DESCARGAS ATMOSFÉRICAS DE SUBESTAÇÕES
VOLTIMUM

REDE DE TERRAS E SISTEMA DE PROTECÇÃO CONTRA DESCARGAS ATMOSFÉRICAS DE SUBESTAÇÕES

Por Manuel Bolotinha, MSc, Engenheiro Electrotécnico

VOLTIMUM

REDE DE TERRAS E SISTEMA DE PROTECÇÃO CONTRA DESCARGAS ATMOSFÉRICAS DE SUBESTAÇÕES

Publicado: 3 de agosto de 2022 · Categoria: Cadernos técnicos

Por Manuel Bolotinha, MSc, Engenheiro Electrotécnico

Deste documento

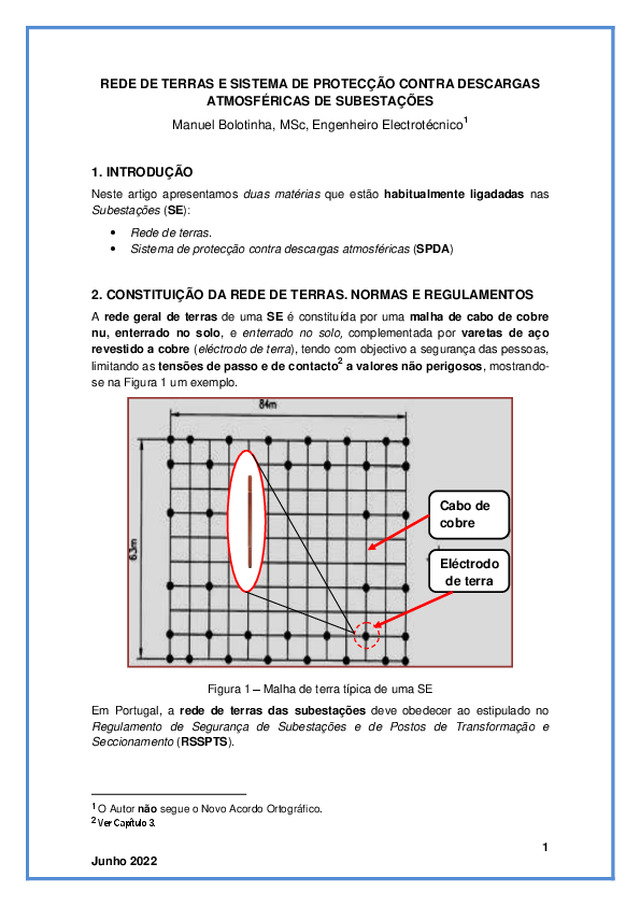

REDE DE TERRAS E SISTEMA DE PROTECÇÃO CONTRA DESCARGAS ATMOSFÉRICAS DE SUBESTAÇÕES Manuel Bolotinha, MSc, Engenheiro Electrotécnico1 1. INTRODUÇÃO Neste artigo apresentamos duas matérias que estão habitualmente ligadadas nas Subestações (SE):   Rede de terras. Sistema de protecção contra descargas atmosféricas (SPDA) 2. CONSTITUIÇÃO DA REDE DE TERRAS. NORMAS E REGULAMENTOS A rede geral de terras de uma SE é constituída por uma malha de cabo de cobre nu, enterrado no solo, e enterrado no solo, complementada por varetas de aço revestido a cobre (eléctrodo de terra), tendo com objectivo a segurança das pessoas, limitando as tensões de passo e de contacto2 a valores não perigosos, mostrandose na Figura 1 um exemplo. Cabo de cobre Eléctrodo de terra Figura 1 – Malha de terra típica de uma SE Em Portugal, a rede de terras das subestações deve obedecer ao estipulado no Regulamento de Segurança de Subestações e de Postos de Transformação e Seccionamento (RSSPTS). 1 O Autor não segue o Novo Acordo Ortográfico. 2 Ver Capítulo 3. 1 Junho 2022 É pratica corrente que a rede de terras seja dimensionada de acordo com a Norma IEEE3 Std. 80-2000, sem esqucer o definido no RSSPTS. Recomenda-se que sejam seguidos os princípios de ensaio e as características dos materiais defininidos nas Normas IEEE Std. 81-1983 e Std. 837, EN4 13602 e ASTM5 B3, B33, B48, B75, B174, B251 e B466/B466M. 3. TENSÕES DE PASSO E DE CONTACTO Nas SE exteriores, do tipo AIS6, o campo electromagnético causado pelas...
