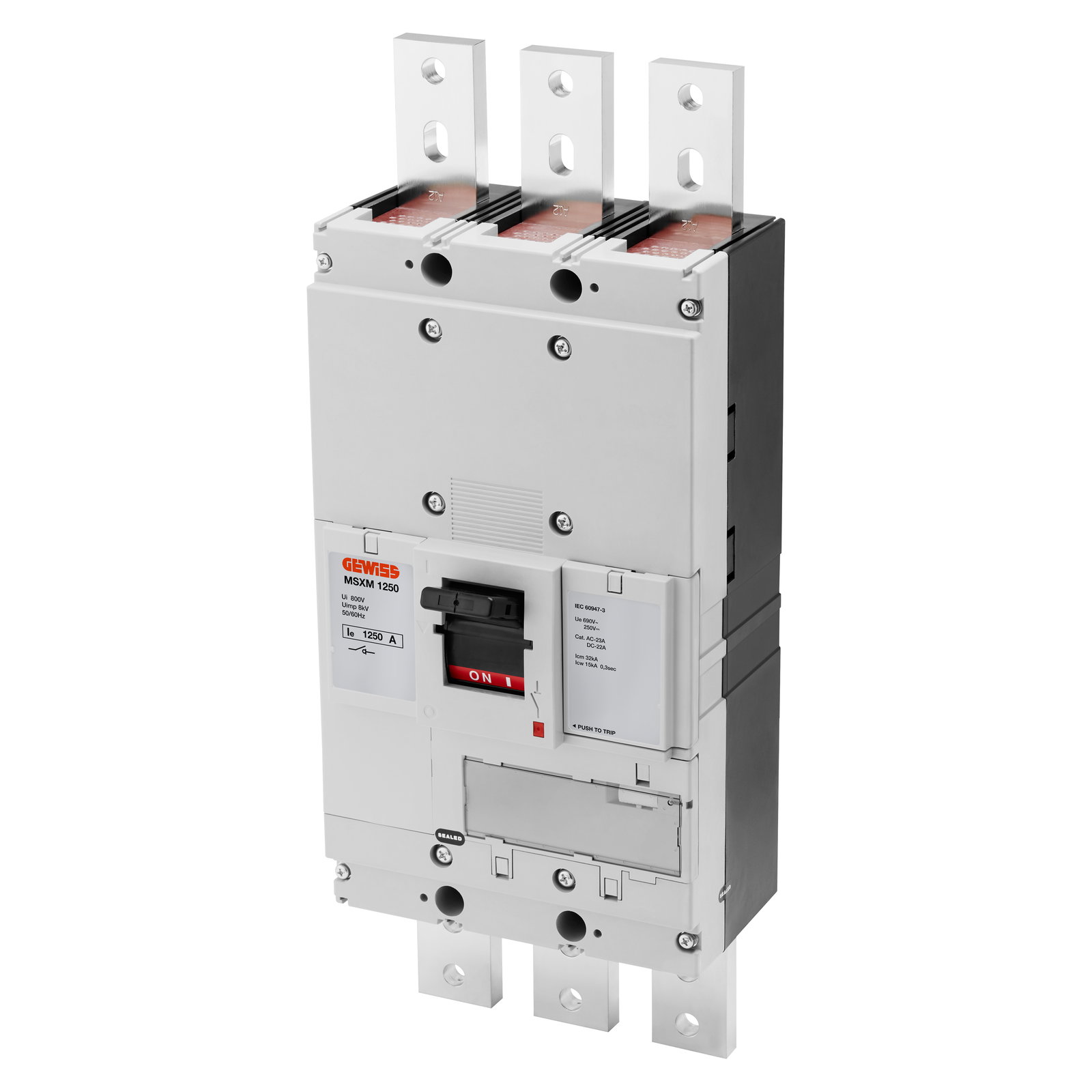

MSXM 1250 - SECCIONADORES DE MANIOBRA INTERBLOQUEADO - TERMINALES FRONTALES - 3P 1250Â A 690Â V
Gama MSX Interruptores de caja moldeada para distribución de potencia La gama de interruptores de caja moldeada MSX está formada por interruptores de disparo magnetotérmico, interruptores de disparo magnetotérmico con protección de sobreintensidades, interruptores con disparo electrónico y seccionadores.
Identificadores do produto
SKU: GWD9453B
EAN: 8034035058981
GTIN: 8034035058981
MPN: GWD9453B
Categorias
Características
|
Altura
|
370 mm
|
|
Largura
|
210 mm
|
|
Profundidade
|
120 mm
|
|
Número de polos
|
3
|
|
Possível interbloqueio
|
sim
|
|
Número de interruptores
|
1
|
|
Com cablagem pré-montada
|
não
|
|
Grau de proteção (NEMA)
|
-
|
|
Saída de tensão opcional
|
sim
|
|
Construção do dispositivo
|
Técnica de instalação fixa para dispositivo embutido
|
|
Cor do elemento de atuação
|
Cinzento
|
|
Tipo de elemento de controlo
|
Alavanca basculante
|
|
Acionamento do motor opcional
|
sim
|
|
Tensão nominal de operação
|
400 - 400 V
|
|
Acionamento do motor integrado
|
não
|
|
Adequado para montagem no solo
|
não
|
|
Corrente permanente nominal Iu
|
1250 A
|
|
Largura em número de módulos
|
-
|
|
Grau de proteção (IP), frente
|
IP20
|
|
Potência de comutação a 400 V
|
-
|
|
Versão de interruptor principal
|
sim
|
|
Versão do interruptor de inversão
|
não
|
|
Versão de interruptor de segurança
|
sim
|
|
Adequado para montagem intermediária
|
não
|
|
Corrente nominal suportável lcw atual
|
-
|
|
Corrente contínua nominal, AC-23, 400 V
|
-
|
|
Adequado para montagem frontal de 4 furos
|
não
|
|
Máx. tensão nominal de operação Ue CA
|
690 V
|
|
Versão de chave de manutenção/serviço
|
não
|
|
Adequado para o centro de montagem frontal
|
não
|
|
Corrente permanente nominal em AC-21, 400 V
|
-
|
|
Potência de operação nominal em AC-3, 400 V
|
-
|
|
Potência de operação nominal em AC-23, 400 V
|
-
|
|
Tipo de conexão elétrica do circuito principal
|
Ligação com parafuso
|
|
Corrente condicional nominal de curto-circuito Iq
|
-
|
|
Versão como instalação de paragem de emergência
|
não
|
|
Apropriado para a instalação do quadro de distribuição
|
-
|
|
Número de contatos auxiliares como contato de comutação
|
|
|
Número de contatos auxiliares como contato normalmente aberto
|
|
|
Número de contatos auxiliares como contato normalmente fechado
|
|
