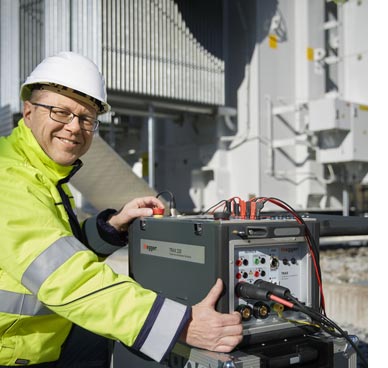

Além de sua versatilidade, facilidade de uso e apenas 32 kgs, incluindo a maleta, o TRAX 220 é um dos testes de equipamento mais leves do mercado e pode ser transportado como bagagem de mão em caso de necessidade de voar. Estes kits de teste não comprometem o desempenho dos resultados porque oferecem a mesma precisão e confiabilidade que pode ser obtido com o uso de instrumentos separados.
Optimizado para o teste de transformadores e outros testes gerais realizadas em subestações, o sistema de teste TRAX é capaz de executar mais de 20 diferentes tipos de testes, incluindo, por exemplo, a medição da resistência de bobinas, teste de transformadores, corrente de excitação, impedância do curto-circuito, tan delta e capacitância, resposta de frequência de perdas de energia (FRSL), testes de transformadores de corrente e tensão, temporização de interruptores de circuito de baixa voltagem e análises de movimento.
Os sistemas de ensaio permitem uma vasta gama de correntes e tensões geradas e medidas com elevada precisão. O TRAX 220 tem uma capacidade máxima de saída AC 200 A, enquanto que a do TRAX 280 é alargada para 800 A. Ambas as unidades podem ser alargadas até 2000 A, utilizando um amplificador de corrente. Os utilizadores podem controlar completamente o computador manualmente ou podem ser guiados pelas aplicações "apps" instalados no TRAX.
Cada aplicação representa uma função de teste específica. Por exemplo, medida de resistência do transformador ou medida de resistência das bobinas, configurando-se automaticamente o instrumento para aplicar esse teste. Todas as informações desnecessárias são removidas da tela para mostrar apenas o que é necessário e relevante. Esta abordagem baseada no controlo de aplicações "apps", faz do TRAX o equipamento de testes mais fácil de usar e mais intuitivo para trabalhar e elimina a necessidade de passar por formação intensiva para o usar correctamente.
Outra das características inovadoras chave do novo equipamento de teste TRAX é o facto de incluir técnicas de ponta para os testes de resistência a bobinas de transformadores com uma tensão até 100 A à verdadeira CC de até 50 V; a técnica patenteada de medições dinâmica em comutadores de derivação de carga (OLTC); elevada supressão de ruído que garante resultados precisos, mesmo em subestações que têm alto nível de interferência; uma vasta amplitude de frequência de 5 a 500 Hz (1 a 500 Hz para a medição tan delta); correcção de temperatura individual de medições tan delta, usando a tecnologia patenteada da Megger; e detecção automática de dependência da voltagem, que também é uma das funções inequívocas cobertas pelas patentes da Megger.
Para garantir a máxima segurança para o operador, o TRAX incorpora o teste de detecção de impedância à terra, conectores duplos e dispositivos de descarga rápida para objectos de medição indutivos. Também pode conectar uma luz de advertência estroboscópica.

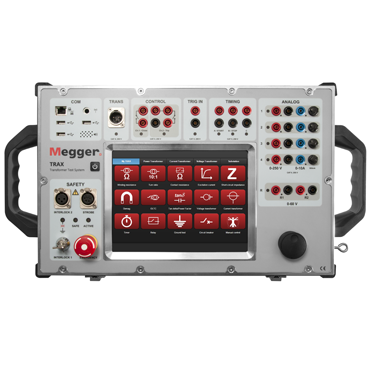

O sistema de teste de transformadores e subestações TRAX inclui actualmente três variantes. Ambos, TRAX 220 com uma capacidade de saída CA de 200 A e TRAX 280 com uma capacidade de produção AC 800 A, têm ecrãs coloridos sensíveis ao toque em que os resultados dos testes são mostrados. O TRAX 219 é semelhante em capacidade ao TRAX 220, mas não tem um ecrã táctil para interagir com o utilizador e, por isso, deve ser utilizado juntamente com um computador externo.
Os acessórios opcionais disponíveis para uso com a unidade TRAX incluem medidas de capacitância e TDX 120 tan delta, a unidade de transformadores trifásicos TSX 300 medidas e TCX 200 unidade para medir altas correntes até 2000 A.
Para obter mais informações sobre o TRAX, clique aqui.
