Plataforma de automação AC500 flexível e escalável

A ABB oferece uma plataforma de automação inovadora e de elevado rendimento que se adapta aos requisitos individuais de cada consumidor.

A plataforma de automação AC500 da ABB distingue-se pela sua escalabilidade, flexibilidade, uma oferta mais ampla de comunicações e, além disso, pela sua facilidade de configuração, programação e colocação em serviço.

A compatibilidade total entre CPUs AC500 e AC500-eCo e os módulos de E/S S500 e S500-eCo, as comunicações integradas e opcionais e a programação standard mediante a mesma ferramenta de engenharia Control Builder Plus PS501, fazem da plataforma AC500 a solução ideal para aplicações simples, arquitecturas avançadas e, inclusivamente, sistemas redundantes com o sistema AC500 High Availability.

A ferramenta de engenharia Control Builder Plus PS501 é utilizada para a configuração, programação (standard IEC 61131-3 mediante cinco linguagens: LD, ST, FBD, IL e SFC) e colocação em serviço de todas as CPUs AC500 e AC500-eCo.

O Control Builder Plus PS501 é uma ferramenta única e completa que dispõe também de funções integradas e avançadas, para o diagnóstico de bus e redes de comunicação.

A plataforma AC500 também oferece a possibilidade de configurar os drives ACS355, ACSM1 e ACS850 em Profibus DP e Profinet, mediante a ferramenta integrada Drive Manager e um único ponto de acesso, o PLC.

O servidor web integrado na CPU oferece uma interface gráfica personalizável com controlos pré-definidos (exemplo: sinóptico da máquina ou instalação) para o acesso a todos os dados do PLC, através de um navegador Web (num PC ou tablet), ou através de um terminal de operador CP600-WEB da ABB, em qualquer momento e a partir de qualquer lugar.

É possível também armazenar dados como o consumo energético, dados de produção e outros, em diferentes arquivos e aceder de imediato aos mesmos através do servidor FTP integrado na CPU. Outra das suas funções passa pela possibilidade de enviar emails com esta informação em anexo, graças ao protocolo SMTP integrado.

Características principais da plataforma AC500

• Uma única plataforma hardware (desde 128 kB a 4096 kB de memória do programa);
• Módulos de E/S intercambiáveis para uma expansão local (até 10) e remotas;
• Módulos com canais digitais configuráveis como entrada ou saída de forma individual;
• Módulos analógicos multi-gama: U/I. Pt100, Pt1000, Ni1000 e termopar (J, K, T, N, S) com 2, 3 ou 4 fios condutores;
• Montagem fácil e pré-cablagem sem electrónica mediante ligações de mola, parafuso ou Interfast HE10-20;
• Gama AC500-XC para um funcionamento em condições extremas (temperatura, vibrações, altitude, ambiente salino, gases perigosos, entre outros);
• Relógio calendário (RTC);
• Cartão SD opcional e standard para a descarga do programa de utilizador, actualização de firmware e datalogger;
• Oferta completa de comunicações e cabeceiras remotos: Modbus RTU, ASCII, CS31, CANopen, Profibus PD, DeviceNet, Ethernet, EtherCat e Profinet;
• Protocolos e funcionalidades adicionais: HTTP (servidor web), FTP (transferência de arquivos), SNTP (sincronização de relógio), SMTP (envio de emails), programação sockets TCP e UDP, protocolo remoto IEC60870-5-104;
• Gama completa de terminais HMI de 4,3" a 15" polegadas TFT táctil de 64 k cores. Versão standard (CP600) e cliente web (CP600-WEB) para servidor web de CPUs AC500.

Vantagens principais do Control Builder Plus PS501

• Ferramenta de engenharia única e completa para toda a família AC500 e configuração de drives ACS355, ACSM1 e ACS850 no Profibus DP e Profinet;
• Potente programação segundo a norma IEC 61131-3 mediante 5 linguagens (LD, ST, FBD, IL e SFC) para todas as CPUs;
• Possibilidade de criação da aplicação de visualização com o mesmo software de programação para cliente web (PC, tablet, HMI CP600-WEB);
• Servidor OPC incluído no CD de instalação do software;
• Uma licença única necessária por empresa e uma actualização da versão de software gratuita;
• Suporte técnico telefónico e por email electrónico gratuito.

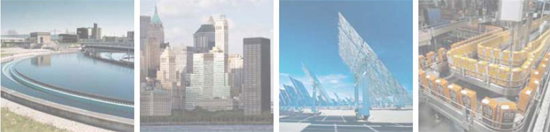

Âmbitos de aplicação

A plataforma de automação AC500 pode ser utilizada de forma eficiente num leque variado de aplicações muito amplo e em sectores muito diferentes:

• Solar: gestão de energia, seguidor solar PC/CSP e monitorização de strings;
• Água: distribuição, estações de bombagem, tratamento e depuração;
• Infra-estruturas de edifícios: controlo de acessos, caldeiras, escadas rolantes, controlo de temperatura e iluminação, eficiência energética e refrigeração industrial;
• Centro de processamento de dados;
• Eólica: controlo de turbinas eólicas;
• Máquinas: alimentação e bebidas, impressão têxtil, madeira, vidro, plástico, rotulagem, entre outros.
