Gama SR2 - Armários metálicos para automação e distribuição
A gama de armários de fixação mural SR2, é a oferta da ABB de invólucros metálicos monobloco para quadros eléctricos de pequena e média dimensão, para aplicações de automação, comando, controlo e distribuição. Os armários SR2 são o resultado da experiência no fabrico de invólucros estanques e de um processo produtivo inovador patenteado pela ABB.

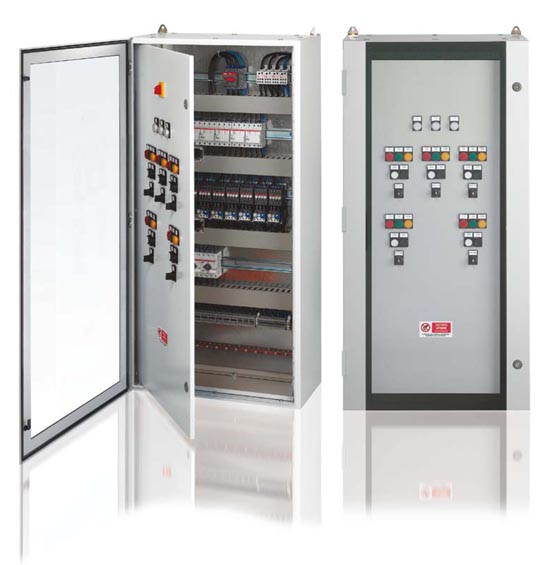

A utilização típica destes armários é a criação de quadros de comando e controlo para equipamentos industriais: maquinaria pesada, linhas automatizadas de produção, quadros de máquinas, caldeiras, bombas entre outras aplicações.

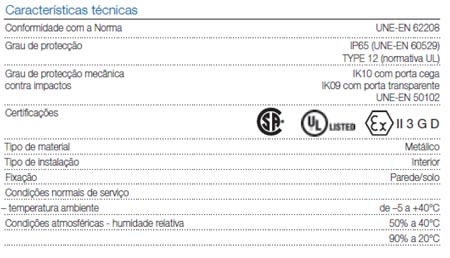

Em conformidade com a norma EN 62208 (Envolventes vazios destinados aos conjuntos de aparelhagem de baixa tensão - Requisitos Gerais), permitem criar equipamentos eléctricos em conformidade com a norma EN 60204-1 (Segurança das máquinas. Equipamento eléctrico das máquinas).
Grau de protecção: IP65 | IK10.
Superaram os ensaios necessários para a obtenção das marcas UL (Underwriters Laboratories) e CSA (Canadian Standards Association) Tipo 12.
Os armários SR2 também permitem compor quadros de distribuição secundária. Pode ser instalada aparelhagem modular de fixação em calha DIN, em armários de 400, 600 e 800 mm de largura, utilizando painéis frontais modulares com dobradiça, permitindo assim criar quadros eléctricos CS/CDS (conjuntos de série/conjuntos derivados de série) em conformidade com a norma EN 60439-1.
Esta série permite combinar quadros para automação e distribuição, já que podem ser unidos verticalmente dois armários SR2.
Foram desenhados para responder às necessidades do instalador e do quadrista, oferecendo um conjunto único de características:
- Vasta gama de tamanhos;
- Grau de protecção IP65 | IK10;

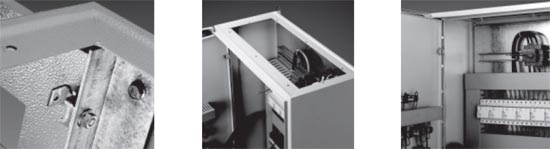

- Platina de montagem em chapa de aço galvanizada com 2 mm de espessura (o que permite efectuar furos roscados), regulável em profundidade com distanciadores;
- Tampa passa cabos aparafusada (superior e inferior) em chapa de aço galvanizada de 1,5 mm e com junta interior de poliuretano injectado;

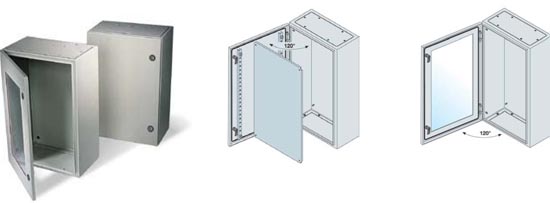

- Reversibilidade completa do armário, o que permite a abertura da porta para a direita ou para a esquerda;
- Possibilidade de instalar aparelhos modulares em calha DIN, utilizando painéis frontais modulares com dobradiças.
A cor standard é o RAL 7035 rugoso. Podem no entanto ser fornecidos armários SR2 com outras cores RAL (consultar ABB).
Os armários SR2 são fabricados através de um processo produtivo inovador patenteado pela ABB, a partir de chapa plana de aço, acabando o produto com a máxima automatização das operações de fixação e soldadura.

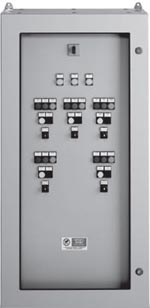

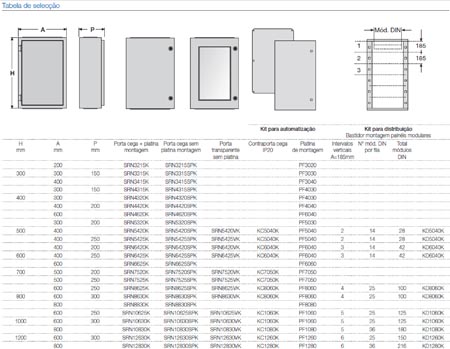

Os armários SR2 podem ter porta cega ou transparente, em vinte e três tamanhos. A união na vertical permite dezanove combinações diferentes, desde 800 mm até a uma altura máxima de 2000 mm. Permite combinar dois armários para diferentes utilizações.
Podem ser unidos armários com porta transparente e com porta cega. A união é efectuada desmontando as tampas passa cabos fornecidas com os armários e inserindo a junta estanque de união de neopreno (GZ...) garantindo o grau de protecção IP65 do conjunto.
Para a fixação dos armários sobrepostos são utilizados os orifícios de fixação das tampas passa cabos. A porta é fornecida em conjunto com a caixa (um só código) para reduzir o número de artigos e o tempo de montagem.
A gama é complementada com diversos acessórios: suportes de fixação à parede, ao teto, diversos fechos, porta planos, distanciadores, aerossol de pintura para retoques.
Para instalação dos armários de maior dimensão ao solo, a ABB dispõe da base ZA...
