Teste a segurança e funcionalidade das estações de carregamento de veículos elétricos, de forma fácil e fiável com FEV300.

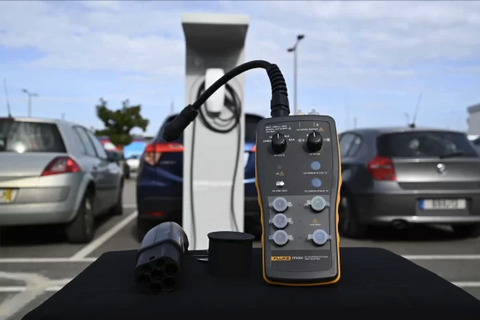

O adaptador de teste FEV300 foi concebido para testar o funcionamento e a segurança das estações com modo de carregamento 3 para carregamento CA. O adaptador simula a presença de um veículo elétrico e inicia um ciclo de carregamento (ativando a saída de tensão/corrente), permitindo-lhe realizar testes de segurança e funcionalidade em combinação com instrumentos de teste adequados. Não é necessário ligar um veículo elétrico para resolver problemas na estação de carregamento: o adaptador atua como um veículo elétrico quando ligado a uma estação de carregamento para testes de desempenho e manutenção.
Realize vários testes, incluindo verificações de falha de ligação à terra, isolamento de fios, medição de tensão e ciclo de trabalho para ver a corrente máxima disponível para carregar, tudo num adaptador que se integra com segurança no catálogo de ferramentas de teste e medição da Fluke (por exemplo, o certificador de instalações Fluke 1664 FC ou o osciloscópio ScopeMeter® Industrial da série Fluke 120B. Com o kit de adaptador FEV300, é possível testar estações de carregamento consoante as normas IEC/EN 61851-1 e IEC/HD
Funcionalidades
• Adequado para estações de carregamento de veículos com modo de carregamento 3
• Adapta-se a estações de carregamento com conectores de tomada de VE tipo 2 e conectores de VE para tipo 2 e tipo 1
• Pré-teste PE: Com esta funcionalidade de segurança, o condutor PE será testado quanto à possível presença de tensão de ligação à terra perigosa.
• Estado do Piloto de Proximidade (PP) “Simulação de Cabos”: Com o interruptor rotativo de estado PP, o adaptador pode simular várias capacidades de corrente dos cabos de carregamento.
• Estado do Piloto de Controlo (CP) “Simulação de Veículo”: Com o seletor de interruptor rotativo de estado CP, todos os estados de carregamento podem ser simulados.
• Indicação de fase separada por três lâmpadas LED para verificar facilmente se a tensão está presente na saída de carregamento.
• Medição dos terminais L1, L2, L3, N e PE para ligar o dispositivo de teste, como o verificador de instalações, para realizar testes funcionais e de segurança.
• Compatibilidade: Integra-se no portefólio de ferramentas de teste e medição da Fluke, permitindo a ligação direta por terminais de medição de VEF.
• O Fluke 1664 FC permite medições de segurança através dos terminais de medição, como: ligação à terra, isolamento, impedância de loop/linha, teste de disparo de RCD, entre outros.
Principais aplicações
• Teste de segurança das estações de carregamento
• Teste funcional das estações de carregamento
• Resolução de problemas/reparação de estações de carregamento
O Kit de adaptador de teste para estação de carregamento de VE Fluke EV Kit de conectores tipo 2 inclui:
- Adaptador de teste FEV300/BASIC
- Ficha FEV300-CON-TY2 Tipo 2
- Mala de transporte
Características técnicas
Resolução de infravermelhos: 640 x 480
IFOV com lente de série (resolução espacial): 0,93 mRad, D:S 1065:1
Campo de visão: 34 °H x 24 °V
Distância mínima de focagem: 15 cm
Focagem manual avançada: Sim
Conetividade sem fios: Sim, para PC, iPhone® e iPad® (iOS 4s e superior), Android™ 4.3 e superior e Wi-Fi para LAN (onde disponível)
Display tátil: LCD de 5,7 polegadas (14,4 cm) panorâmico
Zoom digital: 2x
Autonomia da bateria: 2-3 horas por bateria (vida útil real varia em função das definições e da utilização)
Intervalo de medição de temperatura: -20 °C a +650 °C
