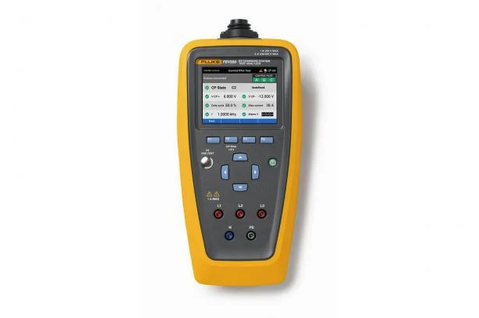

Analisador para estações de carregamento de veículos elétricos FEV350

Trata-se de uma solução completa que permite a realização de testes de segurança e desempenho das estações de carregamento AC de veículos elétricos com conectores do tipo 1 ou do tipo 2.

Este analisador, concebido em conformidade com as normas IEC/EN 61851-1 e IEC/HD 60364-7-72, fornece planos de teste predeterminados e indicações de aprovação/reprovação sobre os resultados da medição para simplificar a análise e reduzir o tempo de teste.

Com esta solução pode realizar as seguintes medições:

• Pré-teste de ligação à terra de proteção (PE);

• Inspeção visual;

• Teste de disparo RCD de 30 mA e RDC-DD de 6 mA;

• Tensão nominal + sequência de fase;

• Piloto de controlo automático (CP) com análise de forma de onda;

• Piloto de proximidade;

• Teste de erro.

Suporta ainda as seguintes medições com os certificadores multifunções compatíveis da Fluke:

• Ligação à terra;

• Isolamento;

• Impedância de loop/fase.

Todas as funcionalidades que precisa elétricos

Esta solução de análise para estações de carregamento de veículos elétricos é compatível com Bluetooth 5.0 e conta com funcionalidades que facilitam a sua utilização. Incorpora, por exemplo, um ecrã a cores com interface integrada. Assim, as instruções no ecrã fornecem uma apresentação simples e passo a passo dos testes.

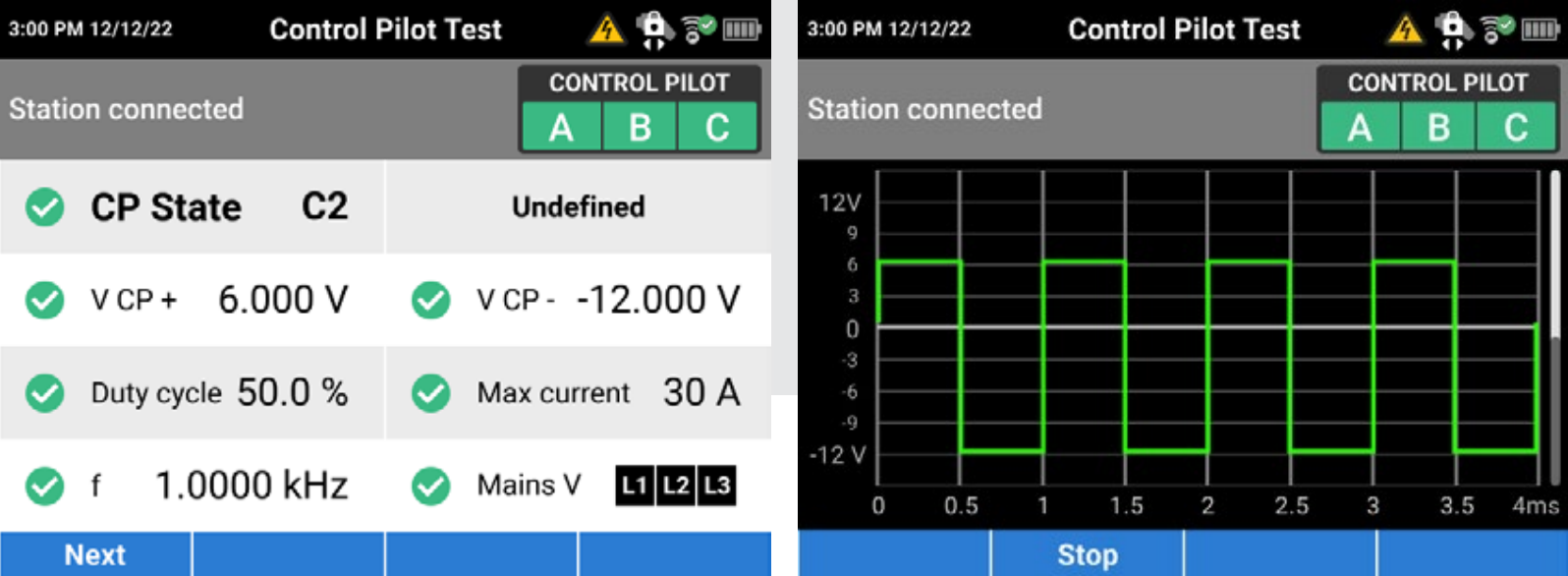

Com o FEV 350 pode analisar facilmente o desempenho do carregamento de veículos elétricos, graças à função Control Pilot Test, que simula vários estados do veículo, apresentando no ecrã resultados nominais e análise de forma de onda.

Software de gestão e criação de relatórios de dados

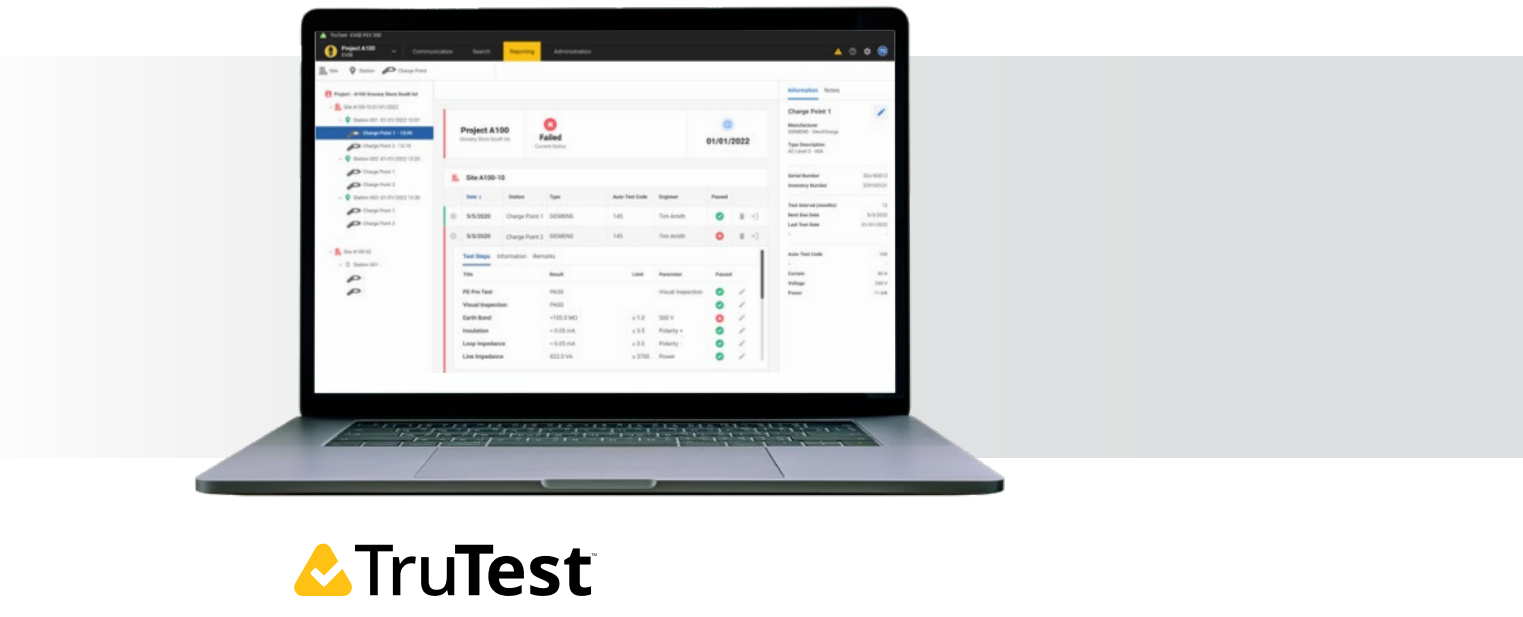

Os relatórios necessários para encerrar projetos podem ser desafiadores e demorados. Responda a todas as suas necessidades de certificação e documentação através da moderna, rápida e fiável plataforma de software TruTest™. O TruTest™ permite a gestão de ativos de carregamento de veículos elétricos, o armazenamento de dados e a criação de relatórios numa única plataforma.

Quer esteja a analisar as formas de onda do piloto de controlo ou a testar a segurança do sistema, a gestão adequada dos dados é fundamental para produzir relatórios fáceis de compreender para os clientes.

Compatível com o analisador de carregamento de veículos elétricos Fluke FEV350, o software TruTest™ permite-lhe importar de forma rápida os resultados de medição diretamente do seu analisador de carregamento de veículos elétricos para o computador, organizar e analisar os dados, comparar os dados individuais de ativos com as medições anteriores importadas e obter relatórios completos.

Fique a conhecer os destaques do software:

• Facilidade de gestão dos dados de medição a partir de inspeções de EVSE;

• Criação célere de inspeções e relatórios;

• Análise de forma de onda com função Control Pilot Test e imagens simples de confirmação;

• Comparação de dados do local com os dados anteriores para ver as alterações ao longo do tempo;

• Acesso rápido ao mais recente firmware para atualizar o seu FEV350.

Em função das suas necessidades, poderá optar por diferentes tipos de kits de adaptadores de teste da gama FEV 350.

De seguida, apresentamos o que encontra em cada kit:

O analisador para estações de carregamento de veículos elétricos FEV350 foi concebido para técnicos que têm de efetuar e documentar vários testes de forma rápida e eficiente sem precisarem de transportar várias ferramentas.

Realize o seu pedido de cotação e descubra mais sobre esta solução.

Características técnicas

Classificações elétricas de entrada: 1 Φ: Máximo de 250 V; 3 Φ: Máximo de 230/400 V; 50/60 Hz, máximo de 1 A

Consumo de energia interno: 3 W máx.

Peso: 0,9 kg sem a ficha de tipo 1 ou tipo 2; 1,4 kg com a ficha de tipo 1 ou tipo 2

Dimensões (A x L x P): 263 mm x 123 mm x 63 mm sem a ficha

Bateria: 4 x AA/IEC LR6 alcalinas ou IEC HR6 NiMH

Temperatura de funcionamento: -10 °C a 40 °C

Temperatura de Armazenamento: -20 °C a 50 °C

Intervalo de frequências da ligação: 2400 MHz a 2483,5 MHz

Potência de saída: < 100 mW

Segurança: IEC 61010-1: Grau de poluição 2; IEC 61010-2-030; CAT II 300 V, classe de proteção II

Desempenho: IEC 61557-1; IEC 61557-6; IEC 61557-7; IEC 61557-10

Proteção contra infiltrações: IEC 60529: IP40
