A continuidade de serviço e a segurança dependem, em grande medida, da correta coordenação entre dispositivos de proteção. A seletividade de tipo permite garantir que, perante uma sobretensão ou curto-circuito, atue apenas o dispositivo mais próximo da falha, minimizando o impacto no restante da instalação. Trata-se de um conceito fundamental em ambientes industriais e terciários onde a disponibilidade energética é crítica.
Numa cadeia de proteções, os dispositivos a jusante devem atuar antes dos dispositivos a montante. Na seletividade de tipo, esta hierarquia não depende apenas de ajustes paramétricos, mas da interação física entre dispositivos concebidos para funcionar em conjunto.
Diferenças em relação a outros tipos de seletividade
Seletividade amperimétrica: baseia-se exclusivamente na diferença de calibres nominais.
Seletividade cronológica: introduz atrasos intencionais nos dispositivos a montante para permitir a atuação do dispositivo inferior. Requer uma coordenação temporal precisa.
Seletividade de tipo: baseia-se na compatibilidade certificada entre dispositivos específicos, independentemente de ajustes puramente elétricos, oferecendo maior robustez perante falhas de elevada energia.
Superando as limitações do mercado até aos 4000 A
Até agora, as instalações não conseguiam seguir uma coordenação de tipo adequada: apesar de serem instaladas proteções tipo B para os variadores da instalação, no quadro geral dessa mesma instalação com mais de 1000 A não existiam no mercado soluções tipo B capazes de suportar esse nível de corrente, acabando por ser instaladas soluções de proteção diferencial tipo A, as únicas disponíveis no mercado.
Graças ao novo RGU-110B e aos transformadores WB, agora já é possível coordenar corretamente a instalação, o que permite dispor de uma instalação segura e maximizar a continuidade de serviço, evitando os dispendiosos disparos intempestivos.
A série RGU-110B dispõe de transformadores para proteger cargas até 4000 A, permitindo uma correta coordenação de tipo em sub quadros ou quadros gerais, bem como a proteção de grandes cargas, como variadores de velocidade.
Proteção avançada para ambientes industriais críticos

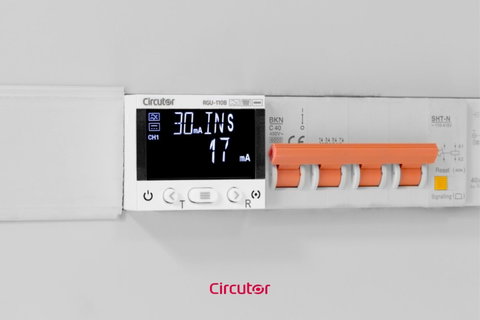

O RGU-110B é um relé eletrónico de proteção diferencial tipo B concebido para detetar e gerir correntes de fuga em instalações elétricas modernas. Este equipamento é capaz de medir não apenas fugas em corrente alternada, mas também em corrente contínua e sinais mistos, tornando-o especialmente adequado para ambientes onde intervém eletrónica de potência.
Conjuntamente com os transformadores WB, protege e monitoriza todas as instalações elétricas onde, devido ao tipo de carga, legislação em vigor ou requisitos do fabricante, é necessária a instalação de proteção diferencial tipo B. A sua principal função é supervisionar continuamente o estado de isolamento da instalação e ativar um sinal de disparo quando o limiar configurado é ultrapassado, contribuindo assim para a segurança de pessoas e equipamentos.
Manutenção preventiva e controlo total
O RGU-110B foi concebido para proporcionar tranquilidade ao responsável de manutenção:
Pré-alarme e antecipação: dispõe de pré-alarme através de display e relé. Antes de atingir o ponto de disparo, permite realizar manutenção preventiva, antecipando uma paragem da instalação.
Diagnóstico e registo: oferece um registo de eventos que facilita a resolução de avarias através da sua análise técnica.
Identificação visual rápida: o display ilumina-se a vermelho quando ocorre um disparo, facilitando a identificação da linha onde ocorreu a falha.
Modos de funcionamento: através do display, a retroiluminação em várias cores indica, em permanência, o modo de funcionamento do equipamento.
