Variantes de caixas flexíveis e individualmente modificáveis em diferentes tamanhos e materiais para várias aplicações.
Estruturas FieldPower®
O sistema modular FieldPower® inclui caixas IP65 robustas, bem como outros componentes para o seu módulo de função individual. requisitos
Quando usados no campo, os componentes geralmente têm que suportar condições ambientais severas. As possíveis influências ambientais impõem frequentemente uma elevada procura dos produtos. requisitos
Para satisfazer esses requisitos, o sistema FieldPower® da Weidmüller ajuda-o a planear, instalar e operar instalações descentralizadas e projetos de automação. O nosso sistema modular é a solução económica definitiva para praticamente qualquer tarefa de descentralização.
As suas principais vantagens
- Proteção IP de até IP65
- Resistência à temperatura de -40 °C a 85 °C
- Resistente à vibração
- Instalação sem ferramentas de réguas de terminais
- Modificação individual de componentes da caixa
Projetos de referênciaGuia de seleção
O kit de caixas FieldPower®

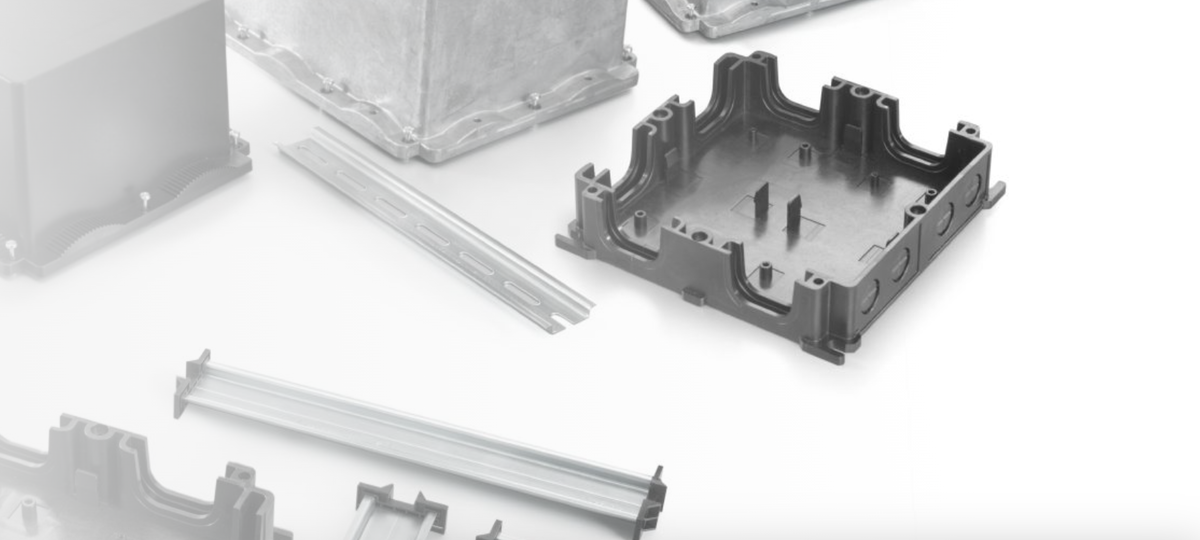

Base da caixa
- Três tamanhos de caixas disponíveis, mais detalhes na visão geral de tamanhos
- Ligação possível de bases separadas através de vedações, por exemplo, para dividir áreas quentes e frias
Equipado individualmente
- Instalação de calhas de terminal, PCB e elementos de contacto FieldPower®
- Integração de chapas de montagem individuais
- Conjunto sem ferramentas com ganchos de encaixe
- Fixação adicional de PCB, placas de montagem e elementos de contacto para as cúpulas com parafusos possíveis
Modificável individualmente
- Instalação de vedações, empanques de cabos e conectores de ligação, bem como dispositivos de operação e sinalização
- O processamento mecânico não é necessário
- A remoção de cúpulas, ganchos de encaixe ou buracos de fuga na base requer apenas ferramentas simples como alicates ou chaves de fenda
- Garantia de uma superfície lisa após remoção graças a reentrâncias
Tampa da caixa
- Tampas plásticas pretas e tampas plásticas transparentes com uma janela de visualização clara
- Tampas de alumínio com aletas de arrefecimento para utilização de eletrónica
- Alguns tipos de tampas têm um tamanho específico, pode encontrar informação detalhada aqui
Equipado individualmente
- Instalação de calhas terminais, PCB e placas de montagem individuais em todos os tipos de tampa
- Montagem direta de dispositivos com dissipadores de calor em tampas de alumínio
- Montagem com diferentes ligações de parafuso para tampas de plástico ou alumínio
Modificável individualmente
- Personalização via processamento mecânico possível
- Pontos de aterramento no interior e no exterior da tampa de alumínio disponível
Acessórios da caixa
Vedações
- Vedações dobráveis para cabos (pré-montados) com diâmetros de 7 a 17 mm
- Inserções de vedação com fenda (IP54) para a inserção de cabos múltiplos com um diâmetro de 4x4 mm ou 2x6,5 mm
- Vedações com rosca de ligação M16 e M20, por exemplo, para a instalação de empanques de cabos ou conectores de ligação M12
Adaptadores HQ
- Adaptadores para conectores HDC Rockstar® HQ
- Livremente configurável ou disponível com cabos pré-montados
Prensa-cabos
- Os empanques de cabos podem ser instalados nas vedações roscadas ou nos buracos de fuga
- Fornecimento de alívio de tensão do cabo
Dispositivos de exploração e sinalização
- Os dispositivos podem ser integrados nas vedações M20 através de um adaptador
- Instalação em furos de fuga ou furos processados também possível
Recursos principais tamanho 1
- Base para a caixa de um elemento de contacto FieldPower® ou componentes com uma largura de até 54 mm na calha do terminal
- Tampas de plástico preto em três alturas diferentes
- Espaço: 181 x 104 mm
- Três slots de vedação, um buraco de fuga
Ir para o catálogo de produtos
Caixas completas
nos três tamanhos e materiais com aprovação ULPeças de base
nos três tamanhosTampas vazias
nos três tamanhos e materiaisTampas funcionais
com chave de manutenção ou para uso com conector de plug-in fundidoVedações
como vedações dobráveis e vedações com rosca de ligação M16 ou M20Calhas terminais
para tampas ou partes de base em todos os três tamanhosAdaptadores HQ
para a integração dos conectores HDC Rockstar®HQ nos slots de vedaçãoPlacas de montagem PROtop
para montar fontes de alimentação PROtop de 120 W a 480 W em tampas de alumínio
Vídeo de montagem
Este vídeo mostra como combinar e montar os componentes modulares do sistema FieldPower®.
Clique no botão abaixo para saber mais sobre as soluções FieldPower® prontas para distribuição de energia, gestão de energia descentralizado e IoT industrial.
Soluções de automação descentralizadas
Projetos de referência
Caixa de medição de corrente residual para salas de servidores realizada com caixas FieldPower® e conectores plug-in.
"A caixa de medição de corrente residual compacta e autónoma elimina a necessidade de desligar os servidores."
- PRO-EL Thomas Pöttgen
Referência do cliente - apresentação
