Já se sabe da importância de verificar o estado dos isolamentos dos cabos eléctricos subterrâneos. Mas agora não se trata apenas de um conselho técnico, mas de uma obrigação imposta pelo Regulamento de Linhas Eléctricas de Alta Tensão na ITC-05 que indica a sua necessidade tanto em canos novos como, a cada 3 anos, em instalações já existentes.
Em 1998, começou a aquisição de equipamentos para ensaio e localização de fugas em isolamentos de cabos de MT. Disparando a partir de 2003 do auge do boom imobiliário. Neste anos foi de tal forma elevada a actividade de linhas novas que a experiência adquirida na detecção de “fugas em isolamentos” colocou em evidência a necessidade de saber a distância até à falha do ponto de medição.

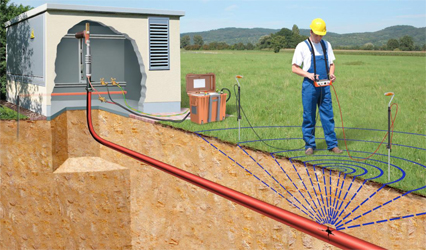

Conhecer a distancia à avaria, reduz, no mínimo, o tempo para a encontrar e, em determinadas situações, pode acontecer que sem ela, não seja possível determinar a sua localização a tempo e de forma adequada. A localização da fuga no isolamento é extremamente difícil, por exemplo, quando a resistência da avaria é alta (aprox. R< 1 MΩ), o terreno é especialmente seco, a superfície do terreno é de alta resistência, a canalização é entubada, se encontram superfícies metálicas por cima da avaria (ex., malha sol), quando a longitude do cabo é muito grande (parque eólicos), quando os isolamentos estão grafitados (cabos de AT), etc…
Para calcular a distancia à avaria usam-se vários métodos, entre os mais conhecidos, estão as pontes resistivas de Murray e Glasser e o método de queda de tensão. De seguida, descrevemos cada um deles de forma prática.
Murray - Glasser: pontes resistivas que requerem que uma (Murray) ou duas (Glasser) fases da linha não tenham nenhum tipo de defeito e sejam no mesmo material, secção e longitude que a que tem a fuga. Qualquer mudança na resistência, incluindo a conexão, a distância obtida será incerta. Portanto, deve conhecer-se perfeitamente qualquer mudança resistiva (ex. cobre, alumínio, mudança de secção, etc…) e realizar o “cálculo manualmente”.

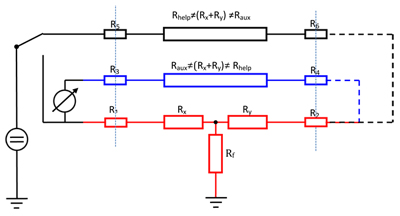

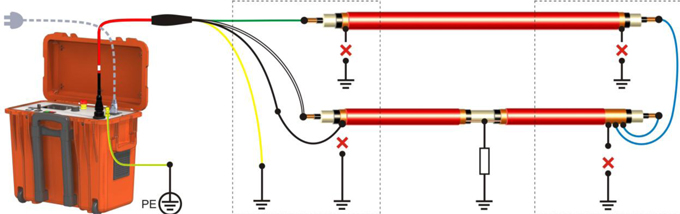

Queda de tensão: é o método que mede a queda de tensão no cabo avariado e pode ter as outras duas fases da linha com defeitos à terra. Ao não ser uma ponte resistiva, as outras duas fases ou cabos auxiliares, podem ser de material, secção e longitude diferentes da que tem a fuga. A precisão da distância depende da precisão relativa do instrumento e da estabilidade da fonte de corrente. Desta forma o erro total do resultado reduz-se ao máximo.
As vantagens do método de queda de tensão, por comparação com o das pontes resistivas, são mais do que evidentes, sendo as principais: a maior precisão ao ser menos sensível, a independência da resistência das malhas ou fases auxiliares, não necessita qualquer cálculo manual, as três fases podem ter fugas à terra, o tempo de medição é menos uma vez que não temos de ajustar as pontes de resistência e a precisão também é maior perante avarias de alta impedância instaladas dentro do tubo.
O método por queda de tensão também permite saber a distância de uma avaria no isolamento interno de um cabo blindado sempre e quando a tensão de ruptura seja inferior a 10 kV.
Portanto, incorporamos um pré-localizador com as ultimas tecnologias no nosso ensaiador e localizador de avarias de isolamento. Este novo equipamento, MFM 10, incorpora um ensaiador, queimador, pré-localizador (com método de tensão) e gerador de implusos para localizar a fuga. A tensão de saída é regulável até 10 kV e incorpora o método de tensão para a pré-localização. Este equipamento foi concebido para ser a ferramenta perfeita e cumprir com a norma UNE 211006 e ITC-LAT 05 sobre a verificação e inspecção de isolamento de cabos subterrâneos.
