Nas instalações fotovoltaicas modernas, correntes de fuga com componentes contínuos podem comprometer a segurança e o desempenho. O relé diferencial tipo B GW96331B da Gewiss garante proteção total e fiável, detetando qualquer tipo de corrente residual — CA, pulsante, CC pura ou de alta frequência. Com design modular e toroide separado, adapta-se a qualquer instalação, oferecendo segurança, continuidade e conformidade em ambientes residenciais, terciários e industriais.
Segurança adaptada à realidade da energia solar
As instalações fotovoltaicas modernas são compostas por inversores, strings de painéis, otimizadores de potência e, cada vez mais, sistemas de armazenamento em baterias. Esta combinação pode gerar correntes de fuga com componentes de corrente contínua (CC) ou formas de onda não convencionais, como correntes alternadas com elevada distorção ou impulsos retificados.
É relativamente comum ver que, neste tipo de instalação, se utilizam diferenciais tradicionais do tipo AC ou do tipo A devido ao seu menor preço e à maior facilidade de aquisição. É importante referir que estes diferenciais foram concebidos para detetar correntes de fuga com formas específicas — por exemplo, senoidais puras ou alternadas pulsantes —, mas são ineficazes quando a corrente de fuga contém componentes contínuos puros ou sobrepostos, o que representa uma vulnerabilidade crítica nos sistemas solares.
Utilizar um diferencial do tipo A ou do tipo AC em vez de um do tipo B numa instalação fotovoltaica é um erro técnico que pode ter consequências graves ao nível da segurança, da continuidade do serviço e do cumprimento das normas.
No que diz respeito às pessoas, existe um risco de eletrocussão direta ou indireta, caso alguém entre em contacto com uma carcaça metálica defeituosa que não esteja devidamente ligada à terra.
No que diz respeito aos equipamentos, uma corrente de fuga constante, mesmo que de baixa intensidade, pode provocar efeitos térmicos (arcos, pontos quentes, faíscas) em ligações, invólucros ou condutas, com um possível risco de incêndio em quadros elétricos, condutas ou inversores.
Além disso, existe um risco adicional devido à falsa sensação de segurança. A ausência de disparos leva a supor que tudo está em ordem, mesmo que a instalação se encontre em condições perigosas, o que faz com que se negligenciem manutenções ou inspeções, podendo resultar em acidentes inesperados.
Neste contexto, o uso de um relé diferencial do tipo B torna-se imprescindível para oferecer uma proteção completa e eficaz, ajustada às condições reais que se verificam numa instalação fotovoltaica.
O que é um diferencial do tipo B e por que é necessário?
O diferencial do tipo B é capaz de detetar:
Correntes alternadas senoidais.
Correntes alternadas pulsantes.
Correntes de fuga com componentes de alta frequência (até 1 kHz).
Correntes contínuas puras.
Este comportamento é essencial em aplicações onde intervêm conversores eletrónicos (como inversores solares, variadores de velocidade, carregadores de veículos elétricos ou sistemas de armazenamento), uma vez que estes podem injetar na instalação correntes de fuga que não são detetadas por diferenciais convencionais.
Además, un diferencial tipo B evita que se produzcan fenómenos de saturación del núcleo del toroide —algo habitual cuando una corriente continua se introduce en el sistema—, garantizando así una respuesta fiable y continua ante cualquier tipo de defecto.
GW96331B da Gewiss: proteção avançada, flexível e robusta
O relé diferencial eletrónico tipo B da Gewiss, GW96331B, foi desenvolvido especificamente para cobrir estas necessidades, com um design que permite adaptar-se a uma vasta gama de instalações, tanto residenciais como industriais, graças ao seu toroide separado.
Principais características técnicas:
O GW96331B não só oferece uma proteção completa contra qualquer tipo de corrente residual, como também proporciona uma sinalização clara e precisa do estado do sistema, incluindo funções de pré-alarme que permitem detetar tendências antes que ocorra uma desconexão.
Modularidade e adaptabilidade: toroides para cada necessidade
.
Uma das principais vantagens do GW96331B é o seu toroide externo, que é selecionado em função da secção da instalação. Isto permite cobrir desde pequenos sistemas monofásicos até grandes instalações trifásicas industriais.
Modelos de toroides disponíveis:
Esta abordagem modular simplifica o design e a implementação, permitindo ajustar a proteção diferencial sem sobredimensionar nem comprometer a segurança.
Poupança a longo prazo: investir hoje para evitar falhas amanhã
É verdade que os relés do tipo B têm um custo inicial superior em comparação com outras soluções. No entanto, em instalações fotovoltaicas, esse custo adicional traduz-se em fiabilidade, continuidade de serviço e prevenção de riscos:
Evita interrupções injustificadas devido a detecções falsas ou bloqueios.
Previne situações perigosas na presença de fugas de corrente contínua não detetadas.
Prolonga a vida útil da instalação elétrica e dos equipamentos conectados.
Facilita o cumprimento das normas, especialmente em ambientes industriais e terciários.
Além disso, ao incorporar atraso ajustável e funções de alarme, permite aplicar estratégias de manutenção preditiva, evitando desligamentos inesperados e reduzindo os tempos de intervenção.
Aplicações recomendadas
A utilização do GW96331B é especialmente recomendada em:

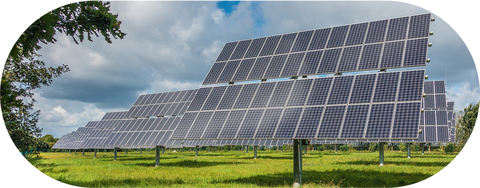

Centrais solares fotovoltaicas (com inversores string ou centralizados).
Instalações com baterias e sistemas híbridos.

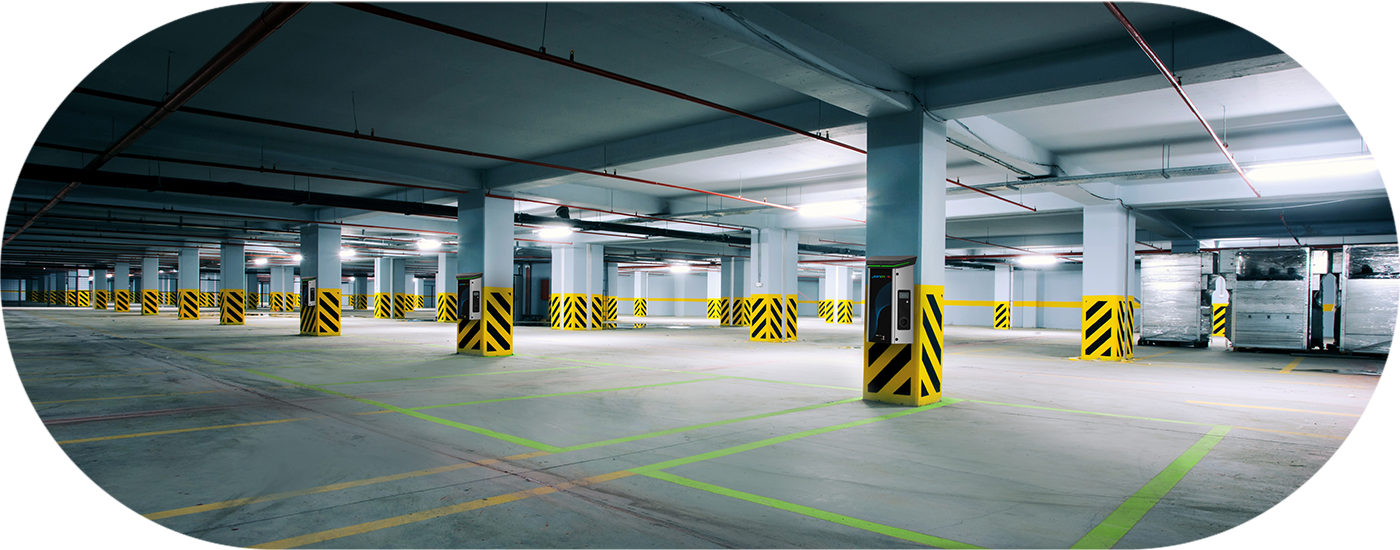

Edifícios com carregadores para veículos elétricos.
Centros de produção com maquinaria de controlo eletrónico.
Sistemas industriais com variadores de frequência ou alimentação ininterrupta (UPS).
Conclusão
Escolher um relé diferencial do tipo B com toroide separado, como o Gewiss GW96331B, é uma decisão técnica acertada em instalações onde a fiabilidade e a proteção total são inegociáveis. Embora o investimento inicial seja um pouco superior em relação a outras soluções, o valor que oferece em termos de segurança, continuidade operacional e prevenção de falhas justifica plenamente a sua adoção.
No setor da energia solar, a proteção não deve ser parcial. Apostar numa proteção diferencial completa é investir no desempenho, na segurança e na tranquilidade a longo prazo.
