As secções físicas reais dos condutores dos cabos diferem normalmente das secções eléctricas com que os denominamos (1,5, 2,5, 4, 6, 10…). Ver a IEC 60228 que esclarece tudo.

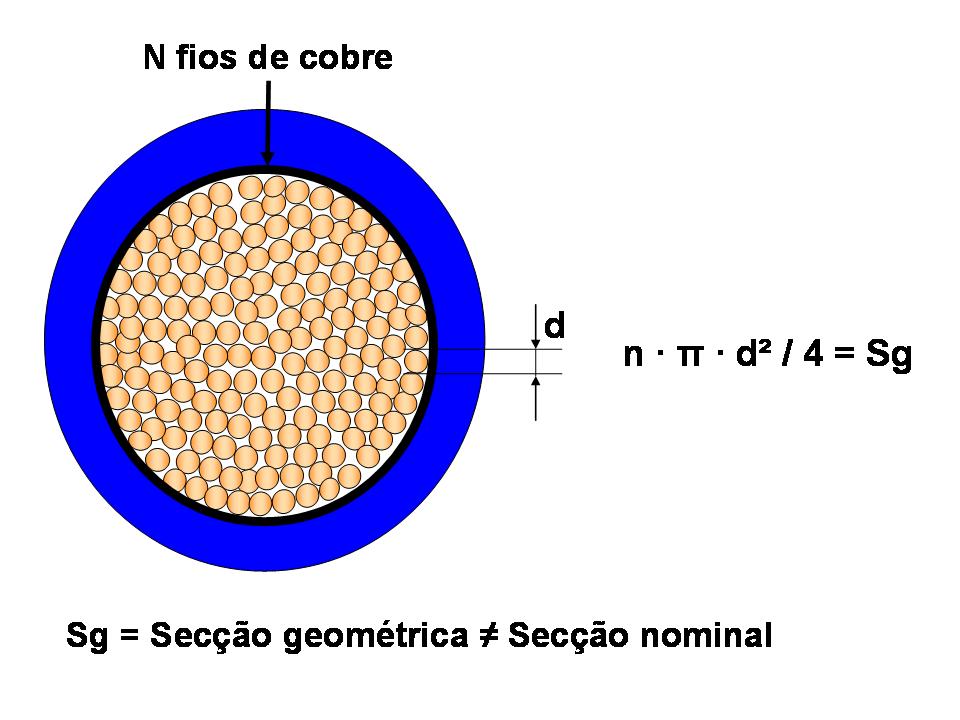

Medi com um “paquímetro” os fios do condutor do cabo que me vendeu e verifico que a secção total é substancialmente inferior à que está inscrita na bainha do mesmo. Porquê? De vez em quando alguém faz esta pergunta com uma mistura de desconfiança e estupefacção.
| ||
|
| A IEC 60228 (NP-2363), sobre condutores de cabos isolados, fala-nos do conceito de secção nominal como valor que identifica uma medida particular do condutor mas que não está sujeito a medida directa. Acrescentando uma nota que diz: A cada medida particular de condutor desta norma corresponde uma exigência de valor máximo da resistência. |
Quer dizer, deve ficar claro que o valor da secção que todos conhecemos (2,5, 4, 6, etc.) refere-se a um valor máximo de resistência e não a um valor concreto e mensurável com um “paquímetro”. Desta forma a norma assegura-nos o que realmente nos interessa: que o cabo não vai superar um valor de resistência eléctrica concreto para cada secção, independentemente de o seu cobre ou alumínio ser mais ou menos puro. Por esta razão podemos encontrar dimensões diferentes em diversos fabricantes, para a mesma secção.
