Hardware para a Industrial Ethernet do futuro
O nível crescente de digitalização das instalações industriais requer o desenvolvimento adicional do cabeamento Ethernet existente. Para sensores e unidades de controle modulares locais, em particular, os conceitos convencionais de cabeamento não são mais capazes de atender às novas exigências em relação aos requisitos de espaço e ao esforço de instalação.
Single Pair Ethernet (SPE) é um padrão Ethernet para transmissão de dados através de um único par de fios (Ethernet de 2 fios). SPE é desenvolvido para simplificar e melhorar a transmissão de dados em aplicações industriais, fornecendo uma maneira simples e econômica de criar redes Ethernet em fios já existentes.
No desenvolvimento de novos padrões industriais, a Weidmüller, juntamente com parceiros (empresas do setor de tecnologias de ligação), conta com a inovadora tecnologia Single Pair Ethernet. Single Pair Ethernet permite a conexão de ponta a ponta de um grande número de aparelhos na IoT Industrial, desde o sensor até à nuvem.\
Comunicação contínua desde o sensor até à nuvem.
- Velocidade de transmissão desde 10 MBit/s em comprimentos de transmissão máximos de 1.000 m até 1 GBit/s num comprimento de transmissão máx. de 40 m
- PoDL (Power over Data Line)

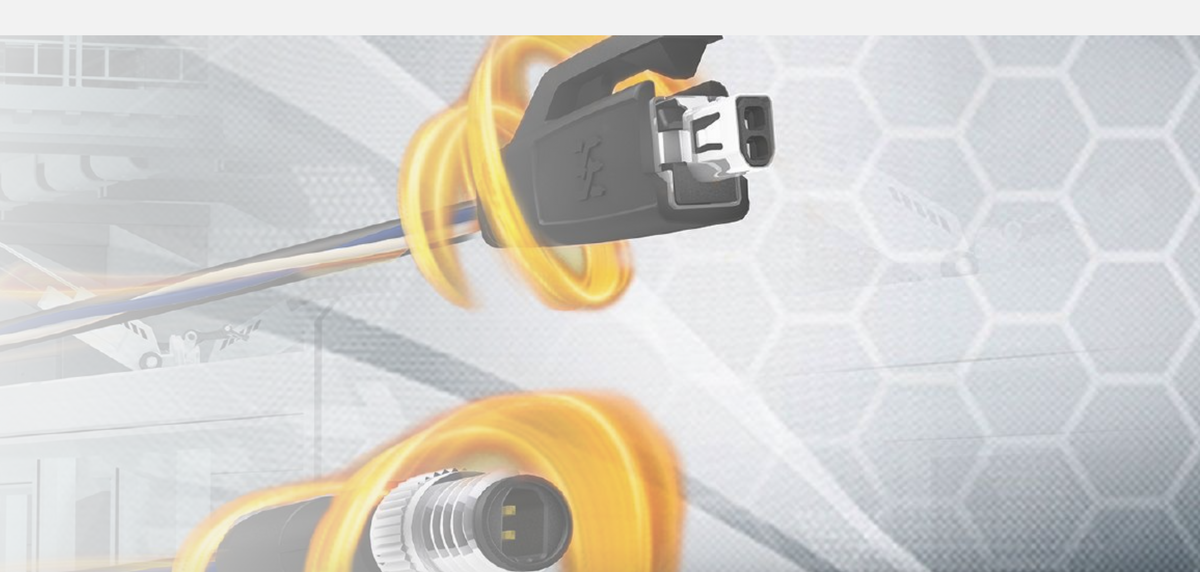

- Conectores e cabos normalizados preparados para o futuro de acordo com as normas IEC 63171-2 (IP20) e IEC 63171-5 (IP67)
- Requisito de espaço mínimo no campo e no aparelho
- Manuseio fácil e robusto
Casos de uso para Single Pair Ethernet
-
Setor de processos
- O Ethernet APL é especialmente concebido para os requisitos da automatização de processos
- O APL é baseado no padrão IEEE 802.3cg 10BASE-T1L e permite a ligação de sensores na zona 0 ou ambientes explosivos
- Podem ser cobertas longas distâncias de até 1.000 metros a 10 Mbps
- Estruturas de rede eficientes e redes e transmissões de dados mais rápidas em indústrias como petróleo, gás e produtos químicos
- Esforço de cablagem gerenciável e reduzido graças à capacidade multidrop de 10BASE-T1S
-
Automação de edifícios
- Densidade de conector aumentada nos aparelhos de rede
- Maior comprimento de transmissão até 1.000 metros a velocidades de transmissão até 10 Mbit/s sem gateways extra
- Segurança melhorada com comunicação IP completa desde aparelhos IoT (e IIoT)
- Comissionamento simplificado e manutenção de aparelhos de rede
- Integração de sensores para luz, temperatura, fumaça e ar, bem como controles para janelas e persianas na rede de construção
-
Automação fabril
- Interligação consistente, expansível e temporalmente crítica desde aparelhos IIoT até à nuvem
- Ethernet em todos os níveis de automação até ao nível do sensor/atuador
- Faz a ponte entre longas distâncias até 1.000 metros com uma velocidade de transmissão de 10 Mbit/s sem gateways extra
- O PoDL (Power over Data Line) permite a alimentação e o fornecimento de dados simultâneos a sensores, atuadores e aparelhos de campo - não são necessárias linhas de alimentação separadas
- Comissionamento, manutenção e reequipamento eficientes (e com custos reduzidos) de instalações
-
Robótica
- O SPE habilita a miniaturização da infraestrutura de comunicação e oferece suporte a ferramentas de fim de braço mais sofisticadas para robôs
- Maior largura de banda do que os protocolos convencionais, para que a comunicação entre o braço e o comando do robô possa funcionar com armações de dados maiores
- A PoDL simplifica a cablagem ao longo do corpo do robô, pois os dados e a alimentação são transmitidos em um único cabo
- A visão robótica 2D ou 3D de alta resolução é possível com velocidades de transmissão de 1 Gbit/s em um comprimento de transmissão de até 40 metros
- Um raio de curvatura menor comparado com os cabos de automação convencionais pode resultar em dimensões reduzidas do corpo e do braço do robô com Single Pair Ethernet
Single Pair Ethernet System Alliance: Rumo a um padrão de mercado uniforme
A SPE System Alliance é uma associação de empresas tecnológicas líderes de diferentes setores e campos de aplicações que congregam e trocam sua expertise em Single Pair Ethernet. Todos os parceiros compartilham o objetivo comum de promover a tecnologia Single Pair Ethernet para a IoT industrial e todas as outras áreas de aplicação. Pode encontrar no site detalhes e oportunidades para entre em contato com a SPE System Alliance. Lá você também encontrará mais informação sobre a tecnologia Single Pair Ethernet, casos de uso, benefícios e muito mais.
