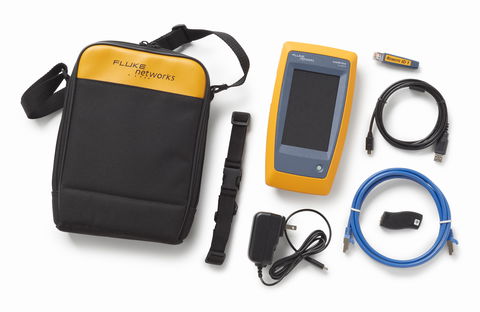

O Verificador de Cabos, Rede e Wi-FI LinkIQ™ Duo é a solução ideal para testar o desempenho de cabos até 10 Gb/s e resolver problemas de conectividade de rede. Esta solução invoadoravalida o desempenho dos cabos utilizando medições baseadas em frequência e oferece um mapeamento completo dos cabos.
Além disso, executa testes de ping para verificar conectividade e diagnósticos do switch mais próximo, identificando problemas críticos e validando configurações sem necessidade de dispositivos adicionais.
O LinkIQ Duo diferencia-se por integrar análises Wi-Fi até Wi-Fi 6E (quando aprovado), incluindo redes, canais e pontos de acesso, além de alertar para erros comuns de configuração. Já os modelos IE são otimizados para redes Ethernet industriais, suportando RJ45, M12X, M12D e M8D e protocolos como EtherNet/IP, PROFINET e EtherCAT.
Principais funcionalidades
1. Validação de desempenho de cabos
O LinkIQ verifica se os cabos cumprem os requisitos de desempenho, medindo comprimentos até 305 metros e identificando falhas como circuitos abertos, curtos ou cabos sem terminação. O identificador remoto (Remote ID) incluído mapeia completamente os pares de fios, ajudando a identificar conexões incorretas e pares divididos.
2. Diagnósticos rápidos com testes de ping detalhados
Os testes de ping IP do LinkIQ verificam a conectividade e fornecem diagnósticos do switch mais próximo, incluindo:
- Taxa de dados até 10GBASE-T
- Identificação de modo half/full duplex
- Nome e endereço IP do switch
- Número da porta e informações VLAN
- Teste de carga até Classe 8 (90 W)
Essas funcionalidades permitem resolver rapidamente problemas críticos na rede e validar configurações de switch.
3. Testes avançados de PoE
O LinkIQ simplifica a instalação e resolução de problemas de Power over Ethernet (PoE) ao exibir os pares que fornecem energia e os níveis de potência para implementações de assinatura dupla. Realiza testes de carga até 90 W (Classe 8), garantindo que a potência anunciada é entregue na infraestrutura de cablagem.
4. Análise Wi-Fi até Wi-Fi 6E (LinkIQ Duo)
O LinkIQ Duo proporciona uma análise detalhada do ambiente Wi-Fi, exibindo resultados por redes, canais ou pontos de acesso. Permite uma navegação intuitiva pelos resultados e sinaliza problemas comuns, como:
- Uso de canais ilegais para a região detetada
- Canais não recomendados
- Sobreposição de pontos de acesso (salvo se um for de baixa potência)
- Configurações de segurança fracas
O teste de ponto de acesso exibe uma lista de pontos de acesso disponíveis por nome ou BSSID, com um resumo dos canais/bandas e redes suportadas, juntamente com os tipos de criptografia. Ao selecionar um ponto de acesso, é possível rastrear a força do sinal e a utilização do canal para cada rádio no AP.
Para o teste de canal, selecione uma banda (2,4, 5 ou 6 GHz) e veja a utilização, força do sinal do AP e o número de APs em cada canal. Selecione a visualização exclusiva de Sobreposição de Canais para ver quantos e quais APs estão em um determinado canal ou interferindo nele, além da intensidade de seus sinais. Toque em um canal para visualizar sua utilização ao longo do tempo e quais APs estão nele ou interferindo.
5. Ecrã tátil a cores
Com um ecrã tátil grande e responsivo, o LinkIQ combina controlos intuitivos com uma interface gráfica clara. A função TEST simplificada adapta os resultados ao dispositivo ligado na porta RJ-45. A conectividade USB-C permite transferências rápidas para o PC, atualizações de software e carregamento.
6. Integração com o LinkWare PC
O LinkIQ permite documentar e gerir até 1.000 resultados com nomes descritivos. Os nomes incrementam automaticamente ao serem guardados (ex.: "Cabo Sala-1", "Cabo Sala-2"), facilitando o teste sequencial de múltiplos cabos. A integração com o software LinkWare PC oferece relatórios detalhados e análises avançadas.
Fluke Premium Care – Proteção adicional
O Fluke Premium Care oferece proteção avançada para o seu investimento, cobrindo reparos, calibração e substituição de equipamentos danificados, minimizando tempos de inatividade inesperados.
Resumo das Características principais
- Teste de desempenho de cabos até 10GBASE-T e mapeamento de fios (wire map) com TDR
- Endereço IP do switch, nome, número da porta / VLAN, taxas de dados + ping
- Deteção e teste de energia PoE sob carga até à Classe 8
- Análise Wi-Fi até Wi-Fi 6E: redes, canais e pontos de acesso
- Gestão de resultados e impressão de relatórios através do LinkWare™ PC
Recursos do Verificador de cabo + rede + Wi-Fi LinkIQ™
- Porta RJ45 para conexão com cabo ou porta de switch
- Antena interna para rádio Wi-Fi que suporta bandas de 2,4 GHz, 5 GHz, e 6 GHz (apenas no LinkIQ Duo)
- Resultados de medição APROVADOS/REPROVADOS baseados em frequência
- Ecrã colorido sensível ao toque
- A medida de comprimento mostra a distância até a terminação, abertura ou curto
- O mapa de cabos mostra o tipo e a localização da falha (ligações incorretas, pares divididos, curtos e quebras)
- Porta USB-C para exportação de dados, atualizações de software e carregamento
- Desempenho do cabo de até 10 Gb/s exibido no formato do velocímetro
- Guarde até 1000 resultados de teste na unidade e exporte para o LinkWare™ PC
