Quando as instalações industriais envelhecem, quando deixam de ser de última geração ou quando a disponibilidade de suporte ou peças sobressalentes é limitada, é necessária uma atualização do sistema no nível de controlo de uma instalação de processos. Ao substituir os sistemas CLP e DCS, é essencial evitar erros de cablagem e minimizar o tempo de inatividade das instalações durante o processo de migração.

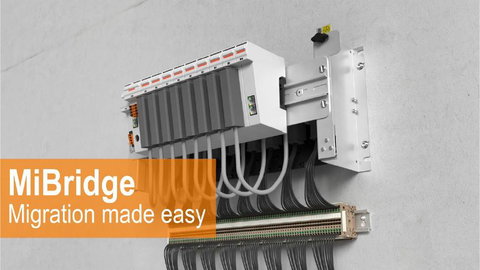

Migração CLP ou DCS com MiBridge da Weidmüller permite uma troca segura do nível de controlo. Até mesmo adaptações ou mudanças na infraestrutura podem ser realizadas de forma simples e rápida sem a necessidade de intervir no cabeamento de campo.
Solução concebida de forma única
O design permite que a fiação de campo existente permaneça no local e elimina a necessidade de rastrear o fio ou de fazer anel.
Compatibilidade significa flexibilidade
Sistema universal de conversão/migração para os mais importantes sistemas CLP antigos, para migrar para qualquer novo sistema de controlo.
Os componentes mínimos maximizam a eficiência da migração
Inclui várias versões de adaptadores de cartões e tipos de cabo para acomodar cabos aéreos ou conexões de campo pré-cabeadas.
Gama de produtos
Sistema de ponte que poupa espaço
Migração de CLP e DCS conveniente em poucas horas
A migração de CLP ou DCS com as nossas novas interfaces de migração não requer espaço adicional no quadro elétrico. O sistema de racks substitui o controlador antigo e combina o nível de conexão e o novo controlador numa única unidade compacta. Todos os componentes de conexão podem ser acedidos com facilidade, simplesmente dobrando o nível superior.
As suas vantagens
- Não é necessário espaço adicional no quadro de controlo
- Nível inferior: conexão dos cabos pré-montados existentes para os novos adaptadores
- Nível superior: Instalação dos componentes CLP / DCS
- Os cabos de interface CLP pré-montados conectam as placas do adaptador com o novo sistema de controlo
- Os componentes corretos de reequipamento para cada CLP ou DCS
IR PARA O CATÁLOGO DE PRODUTOS
Adaptação facilitada
O processo de migração - resumo das nossas soluções
Passo 1
A nova ponte substitui o sistema de controlo antigo para que não seja necessário espaço adicional no painel.
Passo 2
O adaptador frontal é inserido no sistema rack, para que o passo seguinte seja ligar as conexões existentes do cabo CLP ou DCS e uma extremidade do novo cabo pré-montado.
Passo 3
Por último, a calha com o novo CLP ou DCS é posicionado e o cabo pré-montado do FAD é conectado à nova placa I/O apropriada.
Cenário 1: O sistema CLP foi instalado com módulos de interface CLP
Neste caso, apenas o cabo CLP com conector adequado e o próprio CLP ou DCS têm de ser substituídos.
Cenário 2: Solução de placa (rack no local)
Se na nova instalação houver espaço suficiente para adicionar o rack do novo CLP ou DCS sem desmontar o antigo. Nesse caso, a placa adaptadora pode ser colocada no rack CLP antigo, enquanto o novo sistema de controlo está localizado num quadro/local diferente. A placa adaptadora é fornecida com dois conectores.
Cenário 3: Solução de ponte (Bridge)
A solução de ponte (Bridge) não requer espaço adicional no quadro de controlo. O chassis e a ponte do adaptador substituem o controlador antigo e combinam as conexões dos dispositivos de campo com o novo controlador nma unidade compacta.
