Por todo o mundo as cidades estão em crescimento. Hoje, nelas habita 50% da população mundial que é responsável por 75% de todo o consumo de energia e por 80% das emissões carbónicas.
Reduzir o impacto ambiental das nossas cidades obriga-nos a olhar em detalhe sob a forma como os edifícios usam a energia, em particular a electricidade, e como podemos agir para reduzir a sua crescente procura. A nova norma internacional IEC 60364-8-1 “Instalações Eléctricas de Baixa Tensão – Eficiência Energética", dá-nos um enquadramento para este esforço, uma orientação útil tanto para os projectistas de novos edifícios como para os proprietários de infraestruturas existentes.
Publicado em Novembro de 2014, a IEC 60364-8-1 não sendo uma norma de aplicação obrigatória, será uma recomendação complementar que descreve detalhadamente o estado da arte de um projecto eficiente energeticamente e na exploração. Este artigo, pretende facultar uma introdução aos objectivos do documento e a sua implementação, pondo em destaque os três objectivos de enquadramento global que guiaram o seu desenvolvimento e que estão resumidos na Figura 1:
- Minimizar as perdas de energia na instalação eléctrica;
- Uso da energia no momento certo, quando é precisa e ao mais baixo custo;
- Manter o eficiente desempenho ao longo do tempo.

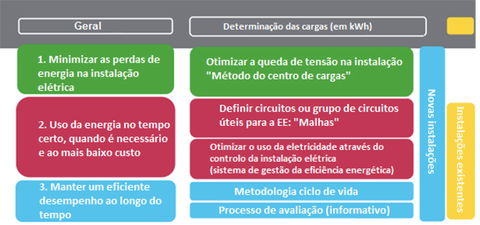

Figura 1: IEC 60364-8 -1: Implementação da Eficiência de Energia em instalações eléctricas de baixa tensão
- Minimizar as perdas de energia na instalação eléctrica
As decisões delineadas inicialmente quando se projecta um edifício novo ou quando um edifício existente é sujeito a renovações importantes, podem ter um impacto significativo no seu desempenho ambiental e financeiro, uma vez que as poupanças de energia daí resultantes se acumulam ao longo de todo o ciclo de vida da estrutura. Esta é a razão porque a norma dá uma especial atenção aos seguintes aspectos do projecto e da instalação:
· Queda de tensão. São providenciadas as recomendações para os valores máximos da queda de tensão na secção 525 da IEC 60634-5 -52:2009.
· Dimensionamento dos condutores. Aumentando a secção de um condutor irá reduzir as suas perdas, economizando o consumo de energia e portanto os seus custos ao longo do tempo. Os responsáveis pelo projecto devem fazer uma avaliação dos custos com as perdas durante o tempo de funcionamento estimado para os condutores, relativamente aos custos iniciais adicionais devidos ao sobre-dimensionamento. O método para este cálculo está definido na IEC 60287-3-2.
· Optimizar a localização do quadro geral de baixa tensão. Os projectistas das instalações eléctricas devem usar o método do “centro de cargas” para optimizar a localização do quadro geral de baixa tensão (e do(s) transformador(es)). Esta ponderação pode melhorar o desempenho energético da instalação e pode reduzir o CapEx inicial com a redução do comprimento total dos cabos / condutores.
- Uso da energia no momento certo, quando é precisa e ao mais baixo custo
Esta meta também é facilmente implementada na fase do projecto, mas pode igualmente fazer parte de uma actualização da eficiência ao longo do ciclo de vida de um edifício. Especificamente, os responsáveis pelo projecto devem:
· Optimizar o projecto dos circuitos. Os circuitos devem ser definidos / agrupados tendo em mente a eficiência energética.
· Controlo do uso da electricidade. Os projectistas podem reduzir o uso futuro de electricidade incorporando sensores e associando o controlo da iluminação artificial, do sistema de ar-condicionado e de outros sistemas.
- Manter o eficiente desempenho ao longo do tempo
Até mesmo os edifícios com um nível mais elevado de eficiência vão ficando menos eficientes ao longo do tempo se os seus proprietários não forem vigilantes, monitorizando continuadamente as operações. Um programa formal para a eficiência visando a melhoria contínua pode assegurar que os novos edifícios mantêm o seu desempenho e podem ainda ajudar os edifícios existentes a atingir os padrões actuais, ao longo do tempo. Como ilustrado na Figura 2, o requisito essencial para tal plano é a medição do presente e permanente uso da electricidade através de adequado equipamento de medida e de monitorização.
Figura 2: IEC 60364-8 -1: Método do ciclo de vida para manter um eficiente desempenho do edifício
Para uma orientação mais detalhada da nova IEC 60634-8-1, em conjunto com as restantes partes da norma IEC 60634 e mais relevantes normas IEC destinadas à eficiente concepção das instalações eléctricas, pode efectuar o download da nova edição 2015 do “Electrical Intallation Guide” e visitar o Portal Schneider Electric destinado à Engenharia & Projecto onde pode consultar uma vasta base de recursos relativos ao projecto das instalações eléctricas.
Figura 3: Website corporativo Schneider Electric para efectuar o download do EIG 2015.
