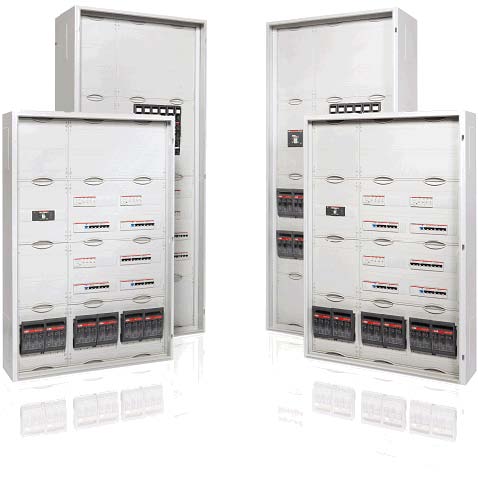

2013-09-30 | Com o sistema TwinLine, a ABB oferece um conceito novo para armários metálicos, classe I e classe II, até 850A1 de montagem mural e de assentamento no solo para uma montagem moderna de quadros de distribuição.
A gama abrangente de armários de montagem mural e de assentamento no solo está disponível em três tipos de profundidade com um grau de protecção IP55, segundo a norma de referência IEC 60529, aplicações em classificações AD5 e AE5 em conformidade com a legislação nacional em vigor2. Até IK10, classificação segundo a norma IEC 50102, solução de resposta à classificação mais exigente da legislação nacional AG32.
As profundidades dos armários TwinLine são as seguintes:
- 225 mm = TwinLine-G
- 275 mm = TwinLine-L
- 350 mm = TwinLine-W
Todos os armários TwinLine respondem aos novos requisitos definidos segundo as normas IEC 61439, Parte 1 e Parte 2, regras gerais e Conjuntos de aparelhagem de potência, respectivamente. O TwinLine está disponível para as classes de protecção I e II, cumprindo a norma mais actual relativa a medidas de protecção a NP IEC 61140.
Foram feitas adaptações tecnologicamente inovadoras quer ao nível da flange, quer ao nível da fixação uniforme para todas as configurações internas. A simplicidade de ligação ao armário e ao rodapé modular garante uma facilidade na instalação.
Entrada inovadora dos cabos
A área utilizável do cabo é 80% maior do que o normalmente disponível neste tipo de armários, tornando-se assim uma das maiores entradas de cabos disponível no mercado. Todas as flanges possuem um grau de protecção IP55 e a montagem das flanges pode ser feita sem qualquer ferramenta extra ou especial, graças à tecnologia "Push and Lock".
Fixação uniforme para todas as configurações internas
O TwinLine oferece um novo tipo de suporte de quadro interno. A ABB disponibiliza actualmente vários tipos de suporte que podem ser utilizados dentro da mesma estrutura, podendo ser ajustados em altura e em passos de 12.5 mm. Este suporte com regulação de estrutura interna reduz o número de componentes de montagem necessários. Até mesmo uma mistura de diferentes estruturas e platines de montagem, pode ser utilizada num mesmo armário, resultando numa instalação homogénea.
O TwinLine torna a instalação simples, flexível, rápida e ajuda os utilizadores a obter um elevado grau de possíveis configurações. Estas podem ser realizadas, por exemplo, com os módulos kits standard disponíveis da ABB com múltiplas funcionalidades, denominado CombiLine-M.
Óptima acessibilidade e facilidade de instalação
Com a abertura de porta de 180º, o TwinLine oferece um acesso ilimitado durante a operação, expansão, manutenção e monitorização funcional. O sistema de fecho da porta garante uma óptima flexibilidade, uma vez que as dobradiças da porta podem ser mudadas da direita para a esquerda e vice-versa.
Simples ligação em série em todos os armários
Todos os armários TwinLine podem ser ligados lado a lado, tanto na vertical como na horizontal. As grandes aberturas da flange e do pré-corte garantem que os sistemas principais de barramento podem ser instalados de forma conveniente, entre os diferentes armários com o mesmo comprimento.
Transporte seguro e instalação do rodapé mais rápida
O desenvolvimento de um novo rodapé garante um transporte seguro na oficina e no local. O rodapé contém pré-cortes e tem a possibilidade de instalação de calha-rasgada para colocação dos cabos. As alturas standard de 50 mm e 100 mm podem ser sobrepostas e combinadas para satisfazer as necessidades da instalação.
1 Cumpridos os requisitos da norma IEC 61439, 10.10.4.3.1 Métodos de verificação (limites de temperatura), ensaios segundo a norma EN 60890.
2 [E] 512.2, RTIEBT Dec.Lei 226/205, Portaria 949-A/2006

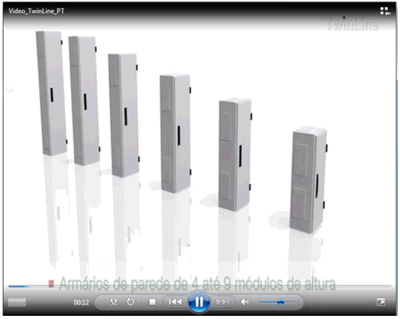

Vídeo TwinLine
