Comutação automática de redes | quando a continuidade de serviço é uma prioridade
Em 2010, a ABB apresentou ao mercado a gama de unidades de comutação automática ATS021 – ATS022. Uma gama concebida para controlar automaticamente os equipamentos da instalação eléctrica, garantindo o fornecimento de energia às cargas e a manutenção da continuidade de serviço. As duas versões ATS têm uma alta componente tecnológica tanto ao nível de hardware como de software, e recentemente foi realizada uma série de actualizações e melhorias que gostaríamos de destacar neste artigo.
ATS021
Unidade de comutação automática ATS021, cujas características principais destacamos: não necessita de alimentação auxiliar, gere comutações com alimentação transformador-gerador ou transformador-transformador, tem um interface de utilizador através de leds e botões de pressão, ou o funcionamento automático ou manual. Agora oferece também: a possibilidade de arrancar e parar o gerador em modo manual através de botões de pressão na parte frontal da unidade, realizar um modo de teste do gerador, ajustar um tempo de comutação de retorno (Tbs) independentemente do tempo de comutação Ts, assim como a possibilidade de configurar o modo de linha não prioritária.
Foi alterado o selector para ajustar os tempos de comutação linha normal-emergência (Ts) e comutação de retorno emergência-normal (Tbs). A área cinza escura configura um tempo Ts=Tbs entre 0 e 30s. A área cinza clara coloca o Tbs fixo a 300s e permite ajustar o Ts entre 0 e 30s.
O selector para ajustar o funcionamento manual ou automático foi alterado. Foi incluída uma zona de Setup. Nessa posição é possível configurar uma lógica de funcionamento: linha principal, linha não prioritária ou comutação automática sem procedimento de retorno automático, uma vez restaurada a tensão na linha principal. Cada opção é seleccionada a partir da posição de Setup, pressionando o Reset, e é visualizada com os Leds. (Power ON linha principal, Power ON + Led CB1 ON não prioridade de linha, Power ON + Led CB1 ON + Led CB2 ON comutação auto sem retorno).
Para mais informações ver manual de instruções da unidade (cod. manual: 1SDH000759R002).
ATS022
A unidade de comutação automática ATS022, cujas características principais destacamos: não necessita de alimentação auxiliar excepto com comunicação Modbus, interface de utilizador com ecrã gráfico, possibilidade de comutação transformador-grupo gerador, transformador-transformador, com ou sem inter-barras, possibilidade de definir não prioridade de linha e seleccionar entre funcionamento manual ou automático. Oferece agora também: a possibilidade de arrancar e parar o gerador em modo manual a partir do interface da unidade, realizar um modo de teste do gerador, definir um tempo de comutação de retorno (Tbs) até 30 minutos, possibilidade de definir o tempo para desligar o gerador (Tgoff) até 30 minutos, gerir um terceiro interruptor/disjuntor (CD3) como inter-barras ou como deslastramento de cargas não prioritárias, Modbus RTU expandido, integração no software Ekip Connect e entrada digital programável DI10. Todas estas diversas funções são seleccionáveis através do teclado no menu exibido no ecrã gráfico.
Para a gestão do terceiro interruptor/disjuntor (CB3) existe a possibilidade de seleccionar entre 3 modos: gestão de 2 linhas de alimentação independentes separadas por um inter-barras (3CBs Bus Tie), gestão de cargas não prioritárias com CB3 em posição de inter-barras (3CBs NPL-Bus Tie) e gestão de cargas não prioritárias com CB3 na linha de saída (3CBs NPL).
Para a gestão de cargas não prioritárias e do inter-barras é necessário o uso de dois relés temporizáveis tipo CT-AWE, que realizam a abertura e o fecho do interruptor/disjuntor CB3. O ATS022 controla estes relés através da saída DO11.
Para além da gestão de 2 linhas de alimentação independentes separadas por um inter-barras (3CBs Bus Tie) é necessário que os 3 interruptores/disjuntores estejam mecanicamente interligados, por razões de segurança.

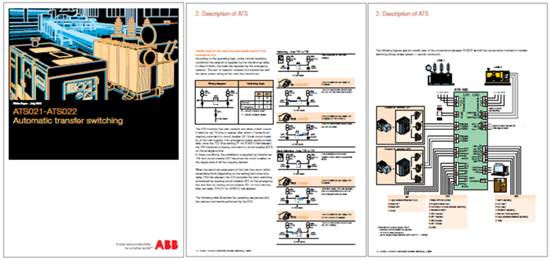

Para ajudar os utilizadores na selecção da unidade de comutação, os tempos de comutação e as configurações adequadas, foi editado o documento: “White paper 8: ATS021-ATS022. Automatic transfer switching”.
Este documento explica as diferentes lógicas de comutação e desenvolve uma análise prática onde é explicado como se integram as unidades ATS com todos os aparelhos que intervêm no processo de comutação; finalmente mostra-se um exemplo de gestão de cargas não prioritárias com um terceiro interruptor/disjuntor, descrevendo todos os componentes necessários.
Consulte-nos para mais informações através do e-mail [email protected]
