A norma IEC 60439-1 determina que o quadro eléctrico é executado de modo a que possa resistir às solicitações térmicas e dinâmicas que procedam da corrente de curto-circuito até aos valores estipulados
Além disso o quadro eléctrico deve estar protegido contra as correntes de curto-circuito através de disjuntores, fusíveis ou da combinação de ambos que sejam instalados quer no quadro eléctrico quer a montante do mesmo.
O utilizador deverá efectuar a escolha do quadro em função das condições de curto-circuito no ponto da instalação onde este vai ser colocado.
Há 3 aspectos a considerar no que respeita à execução, verificação e escolha de um quadro eléctrico.
A necessidade de verificação ou não da resistência ao curto-circuito do quadro eléctrico.
A idoneidade de um quadro eléctrico para uma instalação em função da corrente de curto-circuito prevista no local da instalação e dos parâmetros de curto-circuito do quadro eléctrico.
Devido à entrada em vigor da portaria 949-A/06 (RTIEBT) e da necessidade de utilização de quadros de duplo isolamento, pela sua concepção e em função das condições de instalação torna-se cada vez mais necessário fazer a verificação da idoneidade dos quadros eléctricos.
Vamos começar por estudar o ponto 1.
Verificação da resistência aos curto-circuitos
A verificação da resistência aos curto-circuitos é descrita na norma IEC 60439-1, que especifica os casos em que se deve realizar e os métodos de ensaio.
Não é necessário controlar a resistência aos curto-circuitos nos seguintes casos:
- Em quadros que tenham uma corrente estipulada de curta duração (Icw) ou uma corrente de curto-circuito condicional (Ik) não superior a 10 kA;
- Em quadros protegidos por dispositivos limitadores de corrente que tenham uma corrente de crista limitada não superior a 17 kA em correspondência com a corrente prevista de curto-circuito máxima admissível no terminais do circuito de entrada do quadro;
- Nos circuitos auxiliares do quadro que devam conectar-se a transformadores cuja potência nominal não supere os 10 kVA, com uma tensão nominal secundária não inferior a 110V, ou que não supere os 1,6 kVA com uma tensão nominal secundária inferior a 110V, e - em ambos os casos – com tensão de curto-circuito não inferior a 4%;
- Em todas as partes do quadro (barramento principal, suportes de barramento principal, conexões ao barramento, unidades de entrada e de saída, aparelhos de protecção e de manobra, etc.) que tenham sido submetidos a ensaios específicos para as condições existentes;

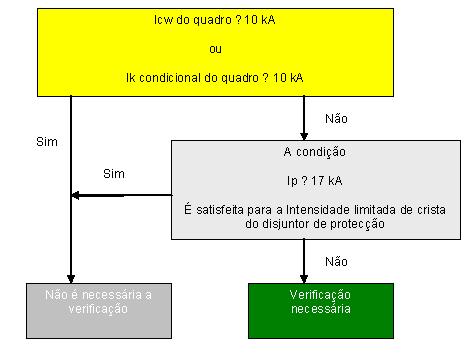

- Do ponto de vista da instalação, a necessidade de verificar a resistência aos curto-circuitos pode determinar-se do seguinte modo:
Para os detalhes sobre a execução do ensaio de curto-circuito, aconselha-se consultar a norma IEC 60439-1.
