Como controlar a iluminação, temperatura e estores em edifícios de escritórios e obter poupanças de energia até 50%?
Necessidades do cliente
O gestor de um edifício de escritórios pretende aumentar o conforto dos utilizadores dos escritórios e efectuar algumas poupanças de energia através do controlo da iluminação e aquecimento.
Solução recomendada
A utilização do sistema de BUS KNX, permite a ligação através de uma simples linha de BUS a um botão de pressão multifunções, um actuador/interruptor de iluminação e outro de aquecimento e com um detector de presença.
Com este sistema inteligente, a iluminação será dependente da presença de pessoas e o controlo do aquecimento será ajustado à temperatura pretendida e colocada em “standby” sempre que a janela seja aberta.
Benefícios de Eficiência Energética, poupança, conforto e segurança
> Poupança de energia através do desligar automático de cargas, quando estas não são necessárias.
> A automação previne a incerteza das acções humanas e garante poupanças fornecendo ao mesmo tempo um maior conforto e segurança.
Principais características dos produtos que contribuem para a Eficiência Energética

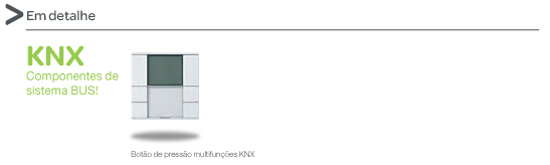

Botão de pressão multifunções com unidade de controlo de temperatura Artec KNX.
Unidade de controlo com 4 botões de funcionamento com unidade de controlo de temperatura e display:
> Funções do botão multifunções: interruptor; comutador; regulação de fluxo luminoso (Dimming); controlo de estores; funções de alarme, leitura cíclica dos valores de temperatura exterior;
> Funções da unidade de controlo de temperatura:
- Controlo de 2 velocidades, controlo contínuo PI, controlo comutado PI (PWM);
- Detector de presença Argus KNX: ângulo de detecção 360.; Alcance: máx. 7 m radiais desde o local de montagem (a uma altura de 2,5 m); n. zonas: 136 W. 544 segmentos de comutação;
- Sensor de luminosidade: ajustável de 10 a 100 lux utilizando o software ETS.
Vantagens
> Com KNX, muitos comandos independentes como os da iluminação, dos estores, do aquecimento, do ar condicionado, etc., estão ligados e constituem um sistema inteligente. O sistema de BUS KNX reúne debaixo do mesmo tecto funções que anteriormente se controlavam separadamente.
Com uma simples pressão num botão, activam-se todas as funções desejadas de uma só vez: os estores baixam-se, a iluminação acende-se, a sala aquece até alcançar a temperatura adequada.
Consegue-se especialmente uma grande rentabilidade e a flexibilidade nos edifícios privados e comerciais.
É aí onde a gestão inteligente de edifícios com KNX demonstra todo o seu valor:
> A rentabilidade melhora significativamente graças a uma combinação optimizada de diferentes níveis de controlo: presença, luminosidade, dependência temporal da iluminação, ajustes de temperatura, controlo de estores para o aquecimento e o ar condicionado > A flexibilidade aumenta consideravelmente quando comparado com uma instalação tradicional, a adaptação à disposição das funções do edifício é efectuada de modo muito fácil quando as salas se utilizam para vários fins, por exemplo, depois de uma reorganização ou uma mudança.
Aplicações
As soluções KNX da Schneider Electric são dirigidas aos sectores terciário e residencial:
> Escritórios
> Edifícios residenciais.
> Hotéis
> Escolas
> Hospitais, etc.
Descrição da gama
As soluções KNX da Schneider Electric propõem um único sistema com um standard internacional e múltiplas funções que cobrem diversos campos técnicos com a máxima flexibilidade.
Os parâmetros de todas as funções podem ser ampliadas constantemente sem que os edifícios sejam afectados.
Todos os dispositivos ligam-se a uma linha de BUS comum.
Esta linha instala-se paralelamente ao circuito de 230 V. Quando se activa um sensor, o actuador executa as ordens desejadas e reage à configuração parametrizada.
KNX é constituído por diferentes tipos de produtos, incluindo numerosos dispositivos que respondem às diferentes necessidades de um edifício inteligente:
> Componentes de sistema
> Interfaces/gateways
> Botões de pressão
> Entradas binárias
> Sensores
> Temporizadores
> Actuadores de comutação
> Actuadores de estores
> Actuadores de regulação de fluxo/unidades de controlo
> Outros actuadores
> Dispositivos de controlo de quadro
> Dispositivos de controlo individual da temperatura ambiente
> Fontes de alimentação
