Soluções de controlo de iluminação — eficiência e economia energética

• Economia Energética – o controlo da iluminação deve ser projectado para economizar energia, desligando as luzes quando não são necessárias, e baixando os níveis de iluminação em áreas de pouco movimento ou quando existe luz natural suficiente;
• Automação: o controlo automático pode ser efectuado através de detectores de presença, sensores de luz ou por meio de controlo horário. Em alternativa pode existir um sistema externo, tal como um sistema de Gestão Técnica de Edifícios (Automação Predial), com o intuito de controlar ou monitorizar a iluminação;
• Flexibilidade: uma solução de controlo de iluminação excepcionalmente flexível, ajuda nas tarefas de iluminação necessárias à equipa médica e de enfermagem, aumentando o conforto de pacientes e visitantes. Os pacientes sentem-se confortáveis e à vontade, quando podem controlar a iluminação no seu espaço e participar na definição do seu próprio nível de privacidade pessoal;

Gestão de Iluminação em Hospitais Modernos

Benefícios para o utilizador

Conforto

• Permite que o paciente ou outros utilizadores possam definir o nível de iluminação ideal para as suas tarefas e conforto;
• Se necessário, a capacidade de ajustar os níveis de iluminação podem ser limitados;
• Níveis estabelecidos de luminância podem ser mantidos com a utilização de sensores de luz;
• Nas áreas principais e públicas dos edifícios a iluminação pode ser controlada automaticamente.

Economia energética

• Limitando os níveis máximos;
• Desligando a iluminação por controlo horário ou detecção de presença;
• Luz constante pela manutenção do nível de luz necessária a cada momento.

Flexibilidade

• Qualquer combinação de controlo manual, controlo remoto, detecção de movimento, luz constante, iluminação mantida, programação automatizada;
• Permite uma fácil realocação de luminárias para áreas diferentes, sem alterações físicas da instalação. Todas as alterações são efectuadas através de software.

Segurança

• Teste automatizado e monitorização de iluminação de emergência endereçável no mesmo sistema, evitando a complexidade de um sistema separado.

Gestão de Iluminação em Hospitais Modernos

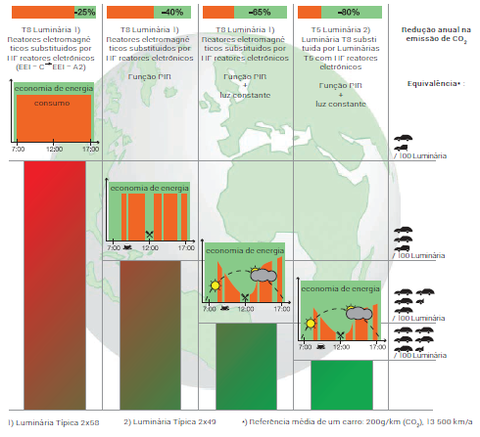

Economia Energética

Sistema de Gestão de Iluminação DALI

Visão Geral de Sistema

• DALI significa Interface de Iluminação Endereçável Digital (Digital Addressable Lighting Interface), apoiado pelos principais fabricantes no sector de iluminação;
• É um protocolo de comunicações digital para controlar dispositivos de carga, padrão europeu IEC 62386;
• Cablagem simples de linhas de controlo (sem polaridade);
• Endereçamento: 64 dispositivos podem ser controlados através dos mesmos cabos de controlo;
• Controlo de unidades individuais (endereçamento individual) ou grupos (grupo de endereçamento);
• Grupos: podem ser configurados 16. Cada endereço pode pertencer a mais de um grupo;
• Cenas: 16 disponíveis para serem armazenados em cada dispositivo para diferentes tarefas ou ambientes;
• Min/Máx: nível mínimo On/Off ou nível máximo de saída pode ser ajustado para cada dispositivo;
• Reconfiguração simples do sistema via interfaces de comandos manuais e/ou software;
• Ligar para o último nível “Power On to Last Level” para a segurança, conveniência e economia de energia.

Principais Benefícios e Funcionalidades

• Simples instalação física;
• Controlo versátil e simples para o conforto do paciente;
• Tarefas de iluminação para o pessoal médico e de enfermagem;
• Controlo automático para uma economia energética;
• Ligar para o último nível “Power On to Last Level”;
• Detecção de Presença/Ausência;
• Solução totalmente expansível, de uma cama individual a todo o edifício;
• Integração com o sistema de Gestão Técnica do Edifício (Automação Predial);
• Gestão energética e controlo;
• Economia de energia mensurável.

Visão Geral do Sistema (Diagrama)

Desenho Flexível de Sistema

Principais Componentes do Sistema

Router

• 2 saídas DALI standard com alimentação 250 mA protegida;
• Cada saída suporta até 64 dispositivos;
• Porta Ethernet 10/100 com auto-negociação;
• Alimentação de largo espetro 85-265 V, 45-65 Hz;
• Relógio astronómico para agendamento ilimitado de eventos;
• Relógio interno suporta falha de alimentação por dois dias;
• Memória não volátil, mantêm a programação efectuada;
• Não é necessária qualquer base de dados centralizada para funcionamento do sistema.

Sensores de Sistema para todas as Aplicações

Interfaces para o utilizador/Painéis de Controlo

• As interfaces mais comuns utilizadas nos sistemas de controlo de iluminação são os painéis de controlo. Estes são, muitas vezes, a única parte do sistema de controlo que o utilizador final vê;
• Existem painéis de controlo para responder a necessidades, caso a caso. Pode ser escolhido o número de botões, a funcionalidade exigida de cada botão, para coincidir com a sua decoração. Pode, inclusive, em situações especiais, ser fornecido um ‘wipe clean’, ou seja um painel de membrana para ambientes sensíveis com um engenhoso método de rotulagem;
• Se a extensa gama de painéis de botões, por alguma razão, não satisfizer as necessidades do projecto, pode ser oferecido um serviço de engenharia para a solução de design sob medida.

Resumo - Visão Geral de Sistema

Benefícios Técnicos

• Capacidade de desenhar/fornecer sistemas expansíveis adequados a qualquer aplicação e dimensão;
• Várias sub-redes DALI podem ser interligadas de forma simples;
• Inteligência distribuída eliminando pontos únicos de falha;
• Relógio astronómico para agendamento ilimitado de eventos;
• Programação lógica e controlo desta, permite que as alterações de funcionalidade (como por exemplo, para um mesmo painel ou sensor, tarefas diferentes em diferentes momentos do dia);
• Sem necessidade de existência de computador central de comando. Utilização apenas caso se pretenda, para programação, reparametrização, comando momentâneo (local ou central) e monitorização;
• Software de parametrização/programação, baseado em ambiente Windows;
• Comunicação entre Routers e o exterior, baseado em rede Ethernet TCP/IP;
• Integração com a plataforma NIAGARA AX, para Gestão Técnica de Edifícios (Automação Predial).

Sistema de Controlo de Iluminação

Funcionalidades para o utilizador

Necessidades em Aplicações Hospitalares

• Economia Energética;
• A economia de energia mensurável pode atingir até 80% tendo em conta a utilização específica de Sistemas de Controlo de Iluminação HELVAR;
• Controlo simples para conforto do paciente;
• Tarefas de iluminação para o pessoal médico e de enfermagem;
• Controlo automático para poupança e eficiência energética;
• Ligar para o último nível “Power On to Last Level”;
• Deteção de Presença/Ausência;
• Solução totalmente expansível, de uma cama individual a todo o edifício;
• Integração com o sistema de Gestão Técnica do Edifício (Automação Predial);
• Gestão energética e controlo;
• A iluminação certa, no momento certo, no lugar certo;
• O sistema ser facilmente configurado para responder às necessidades específicas dos utilizadores;
• Doentes;
• Enfermeiros;
• Médicos;
• Equipa de limpeza.

A solução

Quarto de paciente

• Controlo por Cenários na sala ou na cabeceira:
• Facilidade de utilização para qualquer utilizador;
• Controlo de iluminação individual dependendo da necessidade do momento.

Controlo por Sensor de Presença no WC:

• A iluminação só está ligada quando existe presença;
• Automático;
• Programável.

Controlo por Sensor de Luz constante mantendo apenas o nível de luz pretendido e necessário.

Corredores

Controlo por Sensor de Presença de dois níveis (alto e mínimo) para uma economia energética quando não exista presença:

• Sala de Cirurgia.

Controlo por Cenários para alcançar as necessidades das tarefas;

Controlo por canal/circuito individual dando aos utilizadores a possibilidade de pontuarem áreas ou tarefas específicas.

Gabinetes

Controlo por Sensor de Presença, poupando energia quando não utilizados;

Controlo por Sensor de Luz constante, utilizando todas as fontes de luz existentes mantendo o nível de luz pretendido.

Quarto de 1 paciente

Quarto de 2 pacientes

Corredores

Sala de Cirurgia

Sistema totalmente integrado e expansível

O Sistema com Router proporciona a oportunidade de poupar energia, fornece aos utilizadores a iluminação que necessitam para que possam cumprir as suas tarefas, e aos pacientes a possibilidade de controlar o seu ambiente auxiliando na sua recuperação.

Integração

• Vários pisos podem ser integrados na rede do sistema, utilizando a rede Ethernet estruturada do Edifício;
• Automatização;
• Controlo local e centralizado;
• Gestão Energética;
• Integração com GTC;
• Integração com AV;
• Integração com Sistemas de Cortinas.

João Fontes

JFS – Sistemas de Iluminação e Imagem
